Le FLEURON -Vaisseau de 64 canons 1729 - Prove di realizzazione.

Ciao a tutti.
Come ho scritto ieri sera a Gianpiero, per me
E' GIUNTO IL MOMENTO!!!!!
Dato che a metà Dicembre mi sono arrivati i disegni e la Monografia del "LE FLEURON" dalla ANCRE e fino ad adesso mi son studiato il tutto, in modo particolare ho cercato di capire il metodo di disegnare che hanno utilizzato, e cioè in assonometria.
A questo punto, penso di essere pronto per mettere in pratica quel che ho letto, quindi questa mattina ho iniziato a tagliare i componenti dell'Arcaccia.

ATTENZIONE!!!!!
Non è che prima compro la frusta e poi il cavallo!, no, ho deciso di fare una prova di realizzazione e son partito da un particolare abbastanza complesso per le sue linee e la sua realizzazione.
Una volta fatto questo, (Lo realizzerò in Bahia) e resomi conto del risultato, lo accantono ed inizio il cantiere vero e proprio in pero!!!!!

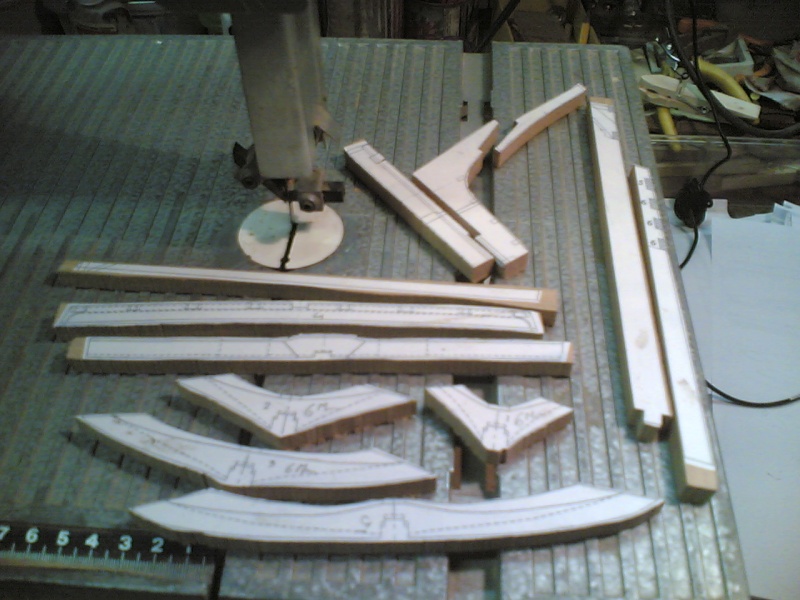

Ecco dunque il lavoro di questa mattina (due orette)




Bene, questo pomeriggio quando rientro a casa li inizio a rifinire!
Alla prox, Carlo il Tarlo!!!

Ah, dimenticavo, vorrei ringraziare pubblicamente Luca/ammutinato per tutto quello che pazientemente ha fatto e continua a fare per me nelle nostre telefonate kilometriche!!!!
Se non avessi avuto la sua consulenza, adesso non avrei aperto questo Cantiere!

Grazie LUCA, Amico mio!!!!!

Bene bene bene anzi BENISSIMO!!!!!!!!!!!!!!
E qua ti volevo amico mio!!!!!!

Era ora..... non ci volevi mica far attendere ancora no???

Ti seguiro' come un cane da segugio, saro' la tua ombra perpetua.

Scherzi a parte Carlo, benvenuto nel meraviglioso mondo del Fleuron e del modellismo in ammiragliato!!!

Luca

P.S.: Ammazza quanto mi piace sta' cosa!!!!

Avevi l'asso nella Manica...!!!!
Ben venuto nella carpenteria!

Ciao Rocco

Rocco,
Carlo ci ha dato poker d'assi!!!!

ammutinato ha scritto:Rocco,
Carlo ci ha dato poker d'assi!!!!

E' vero!!...e sono contento!
Ora tocca a te servire una Scala Reale!!

Ciao Rocco

Ciao Carlo che spettacolo, sei unico te lo ho sempre detto.
Un saluto
Sandro

Ciao Modifica, complimenti per il nuovo cantiere.
Mauro

Ammiraglio ha scritto:

ammutinato ha scritto:Rocco,
Carlo ci ha dato poker d'assi!!!!

E' vero!!...e sono contento!
Ora tocca a te servire una Scala Reale!!

Ciao Rocco

Leggo le mie carte,
vedo, ho una doppia coppia!!!!

Ciao
Luca

FORZA CARLO!!!

Allora Carlo,
i giochi si sono aperti. Comincio io a farti subito una osservazione.
Parlo del 2^ pezzo verticale a partire da destra sulla foto che hai postato.
Se trattasi del controdritto di poppa, il maschio che hai realizzato per la mortasa non e' corretto. Tu crei il maschio per tutto lo spessore del pezzo mentre invece il maschio (il quadratino che poi deve affondare) e' centrale rispetto all'area del pezzo.
Ti posto una foto esplicativa del mio ragionamento.

Foto tratta dal cantiere di Giuseppe Sivero



Fammi sapere.
Ciao
Luca

Bene.Innanzitutto grazie per gli incoraggiamenti.
adesso vi posto due foto.
qui si vede l'esploso di alcuni pezzi che compongono l'arcaccia già rifiniti nelle parti dritte, mentre alcuni dovranno riessere nuovamente presi in mano per realizzare dei quartabuoni con varie inclinazioni.



mentre qui sotto si notano le parti assemblate come dovranno essere appena ultimate.


Adesso rispondo a Luca.
Hai perfettamente ragione!
Ho letto male il disegno e me ne sono accorto solamente questa sera dopo che riguardavole foto.
Che problema c'è? E' una "prova di realizzazione" no?
serve per imparare a conoscere i disegni, ed io li avevo interpretati male in quel punto. Non ci son problemi, si apre la finestra, lo su getta in cortile (il pezzo sbagliato) e lo si rifà di nuovo!!!!
Ciao a tutti, Carlo il Tarlo.-

Il lavoro e' perfetto Carlo,
sei velocissimo e molto preciso. Notavo il particolare della palella del prestatino di poppa molto ben realizzata.
Davvero nessun'altra osservazione.

Luca

P.S.: Perdonate per il mio piccolo O.T.
Ho letto adesso l'integrazione che Carlo ha fatto al suo primo post.
Carlo, sai quanto tengo alla Tua sincera amicizia. Non si trattava di consulenza Carlo ma solo ed esclusivamente di tenefonate di sincera e affettuosa amicizia. E poi lo sai i nostri discorsi cadono sempre sul Fleuron.
Ti abbraccio. Luca



Foto tratta dal cantiere di Giorgio Flenghi


Foto tratta dal cantiere di Giorgio Flenghi


Foto tratta dal cantiere di Giuseppe Sivero


Ciao
Luca

Ciao.
Oggi il cantiere è proseguito. Per prima cosa ho rifatto il pezzo del controdritto che non era stato realizzato nella maniera giusta in quanto avevo letto male i disegni.
Mannaggia li pescetti, questi disegni mi fanno uscir di capa!
contemporaneamente ho rifatto anche la porzione terminale della chiglia, dove si incastra tutto il complesso del dritto-controdritto e angolo del timone. Anche questa non era corretta.
Subito dopo ho ritagliato le fotocopie dei pezzi dei Gaisoni che avevo fatto su carta lucida e le ho incollate rovesciate sotto ai gaisoni stessi. In questa maniera avevo le linee di quartabuono per la faccia superiore e le linee di quartabuono per la faccia inferiore (tratteggiate nel disegno) per ogni gaisone! quindi son passato alla rifinitura.

questi sopra sono i pezzi finiti e cartati dei Gaisoni, del prestantino di poppa del controdritto, dritto e pezzo angolato che sorreggerà il timone.

adesso alcune viste dei pezzi assemblati.








Alla prossima!!!
Carlo il Tarlo.-

Ciao Carlo,
il lavoro e' perfetto. Ho solo qualche dubbio sulla parte finale del dritto ad altezza battura. Solo che dalle foto non si vede molto bene. Avresti modo di farne qualcuna ravvicinata???
Il dubbio deriva dal fatto che ad estrema poppa la battura non e' piu' pesente in quanto tale ma rastrema sempicemente la chiglia rendendola un tutt'uno con la base del gruppo dritto controdritto.
Dalle foto mi sembra di capire che incece hai un gradino tra la base del dritto controdritto e la battura. La chiglia quindi non e' rastremata. Ti pongo un quesito. Non e' che ad estrema poppa sei andato troppo basso con la battura??
Grazie.
Luca

Luca, qusta sera ho il cervello fuso e non ti seguo.
Puoi modificare la foto e cerchiarmi il punto critico?
Grazie Carlo il Tarlo

Eccola Carlo

Ho capito quel che intendi, ma se devo esser sincero non mi era chiaro il disegno e mi son fermato con l'abbozzo di Battura.
Magari quando hai tempo ci sentiamo e ti spiego cosa non mi è chiaro!
Ciao alla prossima!!!!!!
Però che bello veder crescere l'oggetto!!!!

E' vero Carlo,
e che oggetto!!!

Ti posto questa foto, dacci un occhitata. Domani ora pranzo su msn.
Ciao Carlo.

Dopo il post di ieri sera e soprattutto dopo lo scambio di impressioni avuto telefonicamente con Luca,
quest'oggi ho deciso di rifare tutta la parte inerente il dritto di poppa ed il prestantino.
Naturalmente anche il pezzo di chiglia.

questi sono i nuovi pezzi che andrò a preparare.


qui, sto rifinendo dei pezzi rigorosamente alla cartatrice verticale!!!!!


Qui sotto invece si vedono i due dritti di poppa.
A Dx e senza i Gaisoni quello fatto ieri e che avevo sbagliato.









Bello questo modello!!! Affermazione superflua la mia.
Per fortuna ho preso la decisione di fare questa arcaccia come prova pratica di realizzazione!!!!
ciao a tutti,
Carlo il Tarlo.-

Ne capisco davvero poco di arsenale e le foto sono un po' lontane ma è veramente bella e fatta bene questa poppa ma soprattutto sei velocissimo!!

Se questa era una prova e l'hai fatta in un giorno quando ti ci metterai seriamente il Fleuron lo finisci in meno di un anno!!!

Ancora complimenti,
Paolo

Paolo,
ti ringrazio, ma confermo che questa E' una prova!
Il lavoro di per se non è semplicissimo ed altri punti difficili son presenti nella realizzazione di questo vascello, ma più vado avanti in questa mia prova e più mi prudon le mani per iniziare ed aprire il mio cantiere.
Ma di cose da studiare ne ho ancora molte, quindi..... pazienza Carlo, pazienza!!!!
Ciao alla prox, Carlo il tarlo.-

Io da parte mia guardo e non commento,visto che al momento stai andando come un Treno caro Carlo.
E inoltre stai facendo un a Carpenteria con i fiocchi......quasi da maestro d'ascia!

Attendo i progressi...e.....non ho parole!

Ciao Rocco

Carlo,
mi associo a tutto quello che scrive Rocco nel suo post ma con una piccola precisazione.
NON quasi come un maestro d'ascia ma DA MASTRO D'ASCIA.

E credimi, dei numerosi libri e foto che ho guardato, anche sulla rete, il tuo e' davvero un lavoro da MAESTRO.

Sono contento davvero, ma il tuo talento, credimi, mi era noto dacche' ti sei iscritto su questo forum con le foto dei tuoi modelli.

Luca

Carlo,
quel gedeone che hai insirito come avatar non mi e' nuovo

Ho come l'impressione che il virus "ANCRE" abbia colpito anche te e di brutto pure!!!

Luca

Se devo essere sincero, Luca,
da quando ho iniziato a realizzare la ""prova di lavorazione"" dell'arcaccia del Le Fleuron, il ""virus"" come lo chiami tu od il ""tarlo"" come invece lo chiamo io, non mi lascia più.
Credo che appena finita questa prova e non appena sarò ""padrone"" di tutte le tavole aprirò il mio cantiere.
Non ti nascondo che ho toccato con mano la complessità di realizzazione di questo bellissimo modello, e nonostante gli apprezzamenti che fate sul mio lavoro, ancora ho la sensazione di non essere pronto.
Aprire un cantiere simile per realizzare un modello così, alla carlona, non fa per me!
Quindi meglio una prova in più ma poi partire sul sicuro che buttarmi ad occhi chiusi e magari senza paracadute!!!!
Ciao, Carlo il Tarlo.-

Sono daccordissimo con te.
Hai preso la strada giusta con le prove che stai facendo.
I disegni vanno studiati per bene, peraltro non sono affatto semplici come si potrebbe pensare a prima vista. Non ti nascondo che sto cercando un buon libro di geometria descrittiva per rendere la comprensione delle tavole ancora piu' chiara.

Luca

P.S.: Vedrai che in breve tempo avrai piena "padronanza" delle tavole, ne sono sicuro.
