    La baleniera Essex di OcCre

    wrighi
    wrighi
    Guardia Marina
    Guardia Marina

    Numero di messaggi : 42
    Data d'iscrizione : 23.11.10

    La baleniera Essex di OcCre Empty La baleniera Essex di OcCre

    Messaggio Da wrighi il Mar 03 Dic 2019, 08:25

    Ciao a tutti..
    Ho avuto la fortuna di vincere questa bella novità in un concorso nel gruppo Facebook di Occremania e ho pensato di tenere un diario della sua costruzione.

    la barca è questa:

    https://catalog.occre.com/essex.html

    il contenuto del kit

    La baleniera Essex di OcCre 1011198

    La baleniera Essex di OcCre 1011199

    La baleniera Essex di OcCre 1011200

    La baleniera Essex di OcCre 1011202

    La baleniera Essex di OcCre 1011206

    le Istruzioni da una prima lettura mi sembrano ben fatte e facili da seguire.


    Via con i primi pezzi..  Very Happy

    La baleniera Essex di OcCre 1011207

    La baleniera Essex di OcCre 1011210
    cantierimodellinavali
    cantierimodellinavali
    Admin
    Admin

    Maschio Leone Cane
    Numero di messaggi : 3592
    Data d'iscrizione : 17.10.11
    Età : 62
    Località : Roma
    Umore : Mhhh ... vediamo un pò, oggi ...

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da cantierimodellinavali il Mar 03 Dic 2019, 09:15

    Bentornato wrighi,
    modello interessante quantomeno fuori dai soliti nomi.
    Seguiamo il tuo wip e conosciamo a fondo questo "Essex"
    Buon prosieguo.

    p.s. pubblica non più di cinque immagini per post, grazie.


    _________________
    marco  La baleniera Essex di OcCre Profil12
    Walkyrja
    Walkyrja
    Admin
    Admin

    Femmina Acquario Gallo
    Numero di messaggi : 4012
    Data d'iscrizione : 27.10.12
    Età : 62
    Località : Trieste
    Umore : Un po' annoiata

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da Walkyrja il Mar 03 Dic 2019, 12:10

    Ehilà bello rivedere i vecchi membri che ritornano.

    Seguiremo con molto interesse questo nuovo lavoro.

    Bentornato fra noi.


    _________________
    La baleniera Essex di OcCre Logo1w10      La baleniera Essex di OcCre Avatar10
    wrighi
    wrighi
    Guardia Marina
    Guardia Marina

    Numero di messaggi : 42
    Data d'iscrizione : 23.11.10

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da wrighi il Lun 16 Dic 2019, 15:07

    Grazie!!

    Sto coprendo di listelli la coperta..
    Rispetto alle istruzioni ho preferito dividere le varie tavole da 60mm e fare le chiodature col filo di ferro.


    La baleniera Essex di OcCre 1011229

    La baleniera Essex di OcCre 1011230

    Tra le tavole ho messo della cenere e la gomma lacca per fissarla.

    La baleniera Essex di OcCre 1011232

    Infine i chiodini ricavati dal filo di ferro tenero.
    ho prima fatto tutti i buchi e adesso sto innestando i chiodini che fermo in sede con la gomma lacca.

    La baleniera Essex di OcCre 1011233

    Per adesso ho fatto solo la prima fila, dopo averli scartati vengono così.

    La baleniera Essex di OcCre 1011237
    cantierimodellinavali
    cantierimodellinavali
    Admin
    Admin

    Maschio Leone Cane
    Numero di messaggi : 3592
    Data d'iscrizione : 17.10.11
    Età : 62
    Località : Roma
    Umore : Mhhh ... vediamo un pò, oggi ...

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da cantierimodellinavali il Lun 16 Dic 2019, 15:28

    wrighi,
    ...Rispetto alle istruzioni ho preferito dividere le varie tavole da 60mm...
    le istruzioni cosa dicono?


    _________________
    marco  La baleniera Essex di OcCre Profil12
    wrighi
    wrighi
    Guardia Marina
    Guardia Marina

    Numero di messaggi : 42
    Data d'iscrizione : 23.11.10

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da wrighi il Mar 17 Dic 2019, 09:22

    cantierimodellinavali ha scritto:wrighi,
    ...Rispetto alle istruzioni ho preferito dividere le varie tavole da 60mm...
    le istruzioni cosa dicono?

    Ciao, le istruzioni indicano di montare file di listelli interi e disegnare chiodi e tagli trasversali con il lapis.
    testualmente: " tracciare delle righe per simulare il fasciame"

    La baleniera Essex di OcCre 1011239

    Ho preferito tagliare le tavole e inserire del filo per simulare i chiodi piuttosto che doverli disegnare con il lapis.
    cantierimodellinavali
    cantierimodellinavali
    Admin
    Admin

    Maschio Leone Cane
    Numero di messaggi : 3592
    Data d'iscrizione : 17.10.11
    Età : 62
    Località : Roma
    Umore : Mhhh ... vediamo un pò, oggi ...

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da cantierimodellinavali il Mar 17 Dic 2019, 12:29

    ,,, le istruzioni indicano di montare file di listelli interi e disegnare chiodi e tagli trasversali con il lapis ...
    La baleniera Essex di OcCre 3246354618


    _________________
    marco  La baleniera Essex di OcCre Profil12
    Giorgio 45
    Giorgio 45
    Capitano di vascello
    Capitano di vascello

    Maschio Bilancia Gallo
    Numero di messaggi : 1162
    Data d'iscrizione : 13.06.14
    Età : 74
    Località : Lecce
    Umore : sereno

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da Giorgio 45 il Mar 17 Dic 2019, 13:00

    Ritorno all' Areopiccola di 50 e passa anni fa ... Embarassed Embarassed Embarassed

    Giorgio45
    cantierimodellinavali
    cantierimodellinavali
    Admin
    Admin

    Maschio Leone Cane
    Numero di messaggi : 3592
    Data d'iscrizione : 17.10.11
    Età : 62
    Località : Roma
    Umore : Mhhh ... vediamo un pò, oggi ...

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da cantierimodellinavali il Mar 17 Dic 2019, 13:59

    ... Ritorno all' Areopiccola di 50 e passa anni fa ...
    verissimo! Era un'altro modo di fare modellismo, semplificare e nello stesso tempo rendere il modello piacevole,
    è solo con il passare del tempo che il modellista si è evoluto nello studio e nella ricerca dei dettagli,
    ma non solo sul navale anche sugli altri settori ...


    _________________
    marco  La baleniera Essex di OcCre Profil12
    wrighi
    wrighi
    Guardia Marina
    Guardia Marina

    Numero di messaggi : 42
    Data d'iscrizione : 23.11.10

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da wrighi il Mar 17 Dic 2019, 14:11

    Ma infatti.. penso sia una semplice scelta per mettere chiunque in grado di fare il modello.
    Altre parti seguono questo obiettivo ma dove sarà possibile cercherò di migliorarne i particolari..
    Magari anticiperò qualche foto dalle istruzioni per discuterne prima di proseguire il montaggio. Wink
    wrighi
    wrighi
    Guardia Marina
    Guardia Marina

    Numero di messaggi : 42
    Data d'iscrizione : 23.11.10

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da wrighi il Mar 17 Dic 2019, 20:25

    Ho iniziato a chiudere lo scafo col primo fasciame.
    sto evitando di mettere i chiodini d'ottone come indicato nelle istruzioni.
    preferisco usare i miei spilli che poi posso facilmente rimuovere, in questo modo mi evito il rischio di formare delle dune in corrispondenza delle teste dei chiodi quando avrò da carteggiare la superficie

    La baleniera Essex di OcCre 1011240

    La baleniera Essex di OcCre 1011242
    wrighi
    wrighi
    Guardia Marina
    Guardia Marina

    Numero di messaggi : 42
    Data d'iscrizione : 23.11.10

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da wrighi il Gio 19 Dic 2019, 16:43

    Ho chiuso lo scafo col primo fasciame

    La baleniera Essex di OcCre 1011252

    La baleniera Essex di OcCre 1011257

    La baleniera Essex di OcCre 1011258

    La baleniera Essex di OcCre 1011265

    La baleniera Essex di OcCre 1011266
    Giulio Meo Colombo
    Giulio Meo Colombo
    Capitano di vascello
    Capitano di vascello

    Maschio Vergine Cavallo
    Numero di messaggi : 674
    Data d'iscrizione : 19.06.17
    Età : 65
    Località : Milano
    Umore : sospeso

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da Giulio Meo Colombo il Gio 19 Dic 2019, 17:07

    sto evitando di mettere i chiodini d'ottone come indicato nelle istruzioni.
    Fai benissimo, non so perchè nelle istruzioni si ostinano ad indicare i chiodini. Vedo che hai usato gli spilli con la testa di vetro, se non sbaglio. Io metto quelli normali con una pinza perchè tanti anni fa si è rotta una testa facendo pressione con l'indice ed ho ancora la cicatrice.
    Il primo fasciame mi sembra venuto molto bene. Io sul secondo non metterei neanche gli spilli perchè comunque i buchi si vedono. Se pieghi i listelli della forma corretta basta del nastro di carta. E proprio se ci sono dei punti critici li puoi mettere all'esterno.
    Buon proseguimento!
    wrighi
    wrighi
    Guardia Marina
    Guardia Marina

    Numero di messaggi : 42
    Data d'iscrizione : 23.11.10

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da wrighi il Gio 19 Dic 2019, 17:59

    non hanno la testa di vetro, sono di plastica e non di alta qualità, se non sto attento a sfilarli con delle pinzette mi perdo la pallina rendendoli inutilizzabili..

    Anche io non capisco il senso di mettere centinaia di chiodi ma li ringrazio di averli inclusi nel kit perchè hanno la testina tonda e li metto da parte, mi fanno comodissimo per costruire altri tipi di modelli ferroviari in scala 1/32.

    Il fasciame sottile non penso che sarà troppo complesso, volevo però evitare di montare i listelli 0,6mm da poppa a prua come indicato nelle istruzioni,
    come per la coperta c'è il rischio, anzi la certezza di fare uno scafo a strisce e le foto delle istruzioni lo confermano.

    vorrei fare anche questo rivestimento con delle tavole preventivamente tagliate cercando di ottenere un pattern dove le attestature si ripetano solo dopo essere scesi di almeno 4 listelli..

    non ho idea se esiste uno schema preciso o una regola alla quale attenersi ma ipotizzerei di fare tavole di 60mm e metterle sfasate di 1/4 di tavola in modo da ritrovarmi nella stessa posizione sulla verticale dopo 4 tavole.
    se avete qualche consiglio su come procedere vi sarei grato.

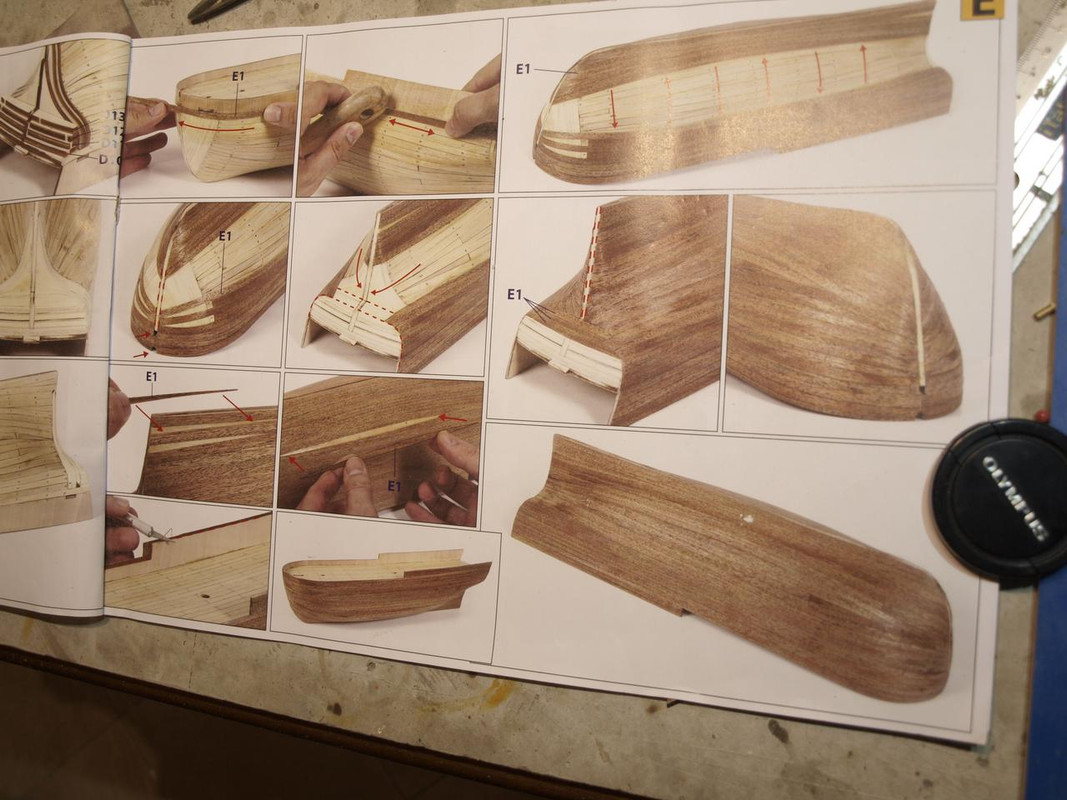

    anticipo la pagina delle istruzioni che riguarda la seconda copertura così magari ne discutiamo meglio.
    grazie dell'aiuto e dei vostri consigli

    La baleniera Essex di OcCre 1011268
    cantierimodellinavali
    cantierimodellinavali
    Admin
    Admin

    Maschio Leone Cane
    Numero di messaggi : 3592
    Data d'iscrizione : 17.10.11
    Età : 62
    Località : Roma
    Umore : Mhhh ... vediamo un pò, oggi ...

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da cantierimodellinavali il Ven 20 Dic 2019, 11:35

    wrighi,
    scusami, in che scala è il modello?


    _________________
    marco  La baleniera Essex di OcCre Profil12
    wrighi
    wrighi
    Guardia Marina
    Guardia Marina

    Numero di messaggi : 42
    Data d'iscrizione : 23.11.10

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da wrighi il Ven 20 Dic 2019, 12:43

    il modello è in scala 1:60
    ad ogni modo sono partito con un modulo come in foto di tavolette tagliate a 60mm

    La baleniera Essex di OcCre 1011272

    ovviamente procedo speculare ma ho appena iniziato.

    La baleniera Essex di OcCre 1011276

    Giulio Meo Colombo
    Giulio Meo Colombo
    Capitano di vascello
    Capitano di vascello

    Maschio Vergine Cavallo
    Numero di messaggi : 674
    Data d'iscrizione : 19.06.17
    Età : 65
    Località : Milano
    Umore : sospeso

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da Giulio Meo Colombo il Sab 21 Dic 2019, 13:36

    Beh, credo ci hai pensato da solo, comunque non si sa mai.
    Vedo che hai cominciato dal basso. Ma dopo i primi tre o quattro listelli ti converrebbe cominciare dall'alto imn modo da non rischiare di essere costretto a mettere il fasciame all'altezza del ponte in modo innaturale.
    Mi senbra stia venendo tutto molto bene La baleniera Essex di OcCre 1797121881
    wrighi
    wrighi
    Guardia Marina
    Guardia Marina

    Numero di messaggi : 42
    Data d'iscrizione : 23.11.10

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da wrighi il Sab 21 Dic 2019, 15:52

    si infatti.. ho iniziato da entrambi i lati ma gran parte del lavoro l'ho fatto ripartendo dall'alto..
    dopo metterò delle nuove foto con i passaggi effettuati ma adesso vado a finire questo rivestimento.. mi resteranno da montare una ventina di tavolette.
    wrighi
    wrighi
    Guardia Marina
    Guardia Marina

    Numero di messaggi : 42
    Data d'iscrizione : 23.11.10

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da wrighi il Lun 23 Dic 2019, 10:44

    Rivestimento ultimato.
    sono indeciso se mettere i chiodini realizzati col filo sottile come ho già fatto sulla coperta.
    forse sono superflui, ho paura che il mogano reagisca male quando li dovrei forare con lo spillo.
    se avete qualche soluzione sarei lieto di impararla, vorrei evitare di dover fare dei fori profondi 2-3mm con una punta da trapano tipo 0,50
    sarebbe un lavoro infinito che credo, data la scala, potrei evitare  Rolling Eyes  perforando direttamente sarebbe un lavoretto di un paio di giorni e lo farei anche volentieri ma il mogano sono quasi certo che si potrebbe spezzare anche da incollato.

    La baleniera Essex di OcCre 1011284


    La baleniera Essex di OcCre 1011290


    La baleniera Essex di OcCre 1011292


    La baleniera Essex di OcCre _1011304


    La baleniera Essex di OcCre _1011309
    Walkyrja
    Walkyrja
    Admin
    Admin

    Femmina Acquario Gallo
    Numero di messaggi : 4012
    Data d'iscrizione : 27.10.12
    Età : 62
    Località : Trieste
    Umore : Un po' annoiata

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da Walkyrja il Lun 23 Dic 2019, 11:41

    Accipicchia! Complimenti, gran bello scafo, pulito e curato, ti seguo con piacere.


    _________________
    La baleniera Essex di OcCre Logo1w10      La baleniera Essex di OcCre Avatar10
    wrighi
    wrighi
    Guardia Marina
    Guardia Marina

    Numero di messaggi : 42
    Data d'iscrizione : 23.11.10

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da wrighi il Mer 25 Dic 2019, 22:43

    Grazie, faccio del mio meglio e non smetto mai di imparare qualcosa di nuovo..
    Sulla baleniera Essex sono andato avanti costruendo lo specchio di poppa.
    Ho cercato di migliorarlo un pochino facendo le finestre in vetro piuttosto che disegnare del celeste su legno.

    Quindi come primo lavoretto ho fatto delle cavità per dare tridimensionalità all'interno

    La baleniera Essex di OcCre _1011312

    Ho creato gli alloggi per i vetrini da microscopio che sono spessi circa 1.3mm e ho iniziato a preparare i pezzi.

    La baleniera Essex di OcCre _1011315

    Ho fatto la cornice in ottone saldato

    La baleniera Essex di OcCre _1011319

    Questo è lo specchio di poppa che ho ottenuto, rimane da fare qualche ritocco.

    La baleniera Essex di OcCre _1011335

    La baleniera Essex di OcCre _1011338
    Walkyrja
    Walkyrja
    Admin
    Admin

    Femmina Acquario Gallo
    Numero di messaggi : 4012
    Data d'iscrizione : 27.10.12
    Età : 62
    Località : Trieste
    Umore : Un po' annoiata

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da Walkyrja il Gio 26 Dic 2019, 11:25

    Ben curato e pulito, solo non capisco come sta messo lo specchio di poppa con gli spigoli che fuoriescono dalla poppa, non mi sembra normale.
    Sembra quasi che la prima e l'ultima finestra fuoriescano dallo scafo.

    La baleniera Essex di OcCre _1011310

    Sei sicuro che sia così o che i profili sopra e sotto le finestre non siano allineati con gli incintoni?


    _________________
    La baleniera Essex di OcCre Logo1w10      La baleniera Essex di OcCre Avatar10
    wrighi
    wrighi
    Guardia Marina
    Guardia Marina

    Numero di messaggi : 42
    Data d'iscrizione : 23.11.10

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da wrighi il Gio 26 Dic 2019, 12:01

    sul lato dello specchio di poppa sto ancora sistemando alcuni particolari ma si tratta di recuperare qualche decimo di millimetro sul profilo e colorarlo di bianco.

    la barca è fatta così   https://catalog.occre.com/essex.html

    Non so dirti secondo quale criterio storico o stilistico, purtroppo non ci capisco abbastanza.
    Il kit prevede lo specchio di poppa aggettante, penso di aver seguito bene il progetto.
    anche perchè è davvero impossibile sbagliare a livello di ampie geometrie con pezzi preformati lasercut.

    in realtà le finestre cadono tutte dentro lo scafo con un leggero margine, volendo interpretare il kit in modo differente avrei potuto fare lo specchio di poppa rettangolare come la CW. Morgan
    wrighi
    wrighi
    Guardia Marina
    Guardia Marina

    Numero di messaggi : 42
    Data d'iscrizione : 23.11.10

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da wrighi il Gio 26 Dic 2019, 12:27

    Un''altra cosa che non mi piace è la banda nera alla linea di galleggiamento, sto pensando a come potrei modificarla.
    ad esempio facendo tutta l'opera morta in nero senza lasciare la parte in mogano che genera la striscia larga 1cm.

    mi date per favore il vostro parere estetico? il primo incintone adesso è marrone ma ci metterei un attimo a fare bianco anche quello e proseguire fino al galleggiamento con uno scafo nero.
    potrebbe pure restare marrone.

    a breve metto qualche foto dei corrimano che si sta rivelando un lavorissimo Suspect
    cantierimodellinavali
    cantierimodellinavali
    Admin
    Admin

    Maschio Leone Cane
    Numero di messaggi : 3592
    Data d'iscrizione : 17.10.11
    Età : 62
    Località : Roma
    Umore : Mhhh ... vediamo un pò, oggi ...

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da cantierimodellinavali il Gio 26 Dic 2019, 13:08

    wrighi,
    ... sto pensando a come potrei modificarla ad esempio facendo tutta l'opera morta in nero ...
    io la farei così, tutta l'opera morta in nero come tipicamente erano le baleniere.

    ... volendo interpretare il kit in modo differente avrei potuto fare lo specchio di poppa rettangolare come la CW. Morgan ...
    mi sembra più logica, non ha mai visto uno specchio come quello proposto in questa Essex se non accompagnato da giardinetti,
    ma dal momento che quì non ce ne sono io opterei per uno specchio come la Morgan, mi sembra più realistico.


    _________________
    marco  La baleniera Essex di OcCre Profil12

    Contenuto sponsorizzato

    La baleniera Essex di OcCre Empty Re: La baleniera Essex di OcCre

    Messaggio Da Contenuto sponsorizzato


      La data/ora di oggi è Mer 12 Ago 2020, 18:14
