informazioni documentazione navi da battaglia nipponiche

Salve a tutti,
sono un nuovo arrivato qui al vostro portale web e personalmente mi occupo da diversi anni di modellismo ferroviario, nutrendo anche la passione per le imbarcazioni. Questo topic è rivolto verso tutti coloro che sarebbero così gentili da segnalarmi il titolo di un libro/opera/rivista/pezzo di carta che sia in grado di fornirmi le specifiche tecniche (con particolare enfasi per le planimetrie QUOTATE) delle navi da battaglia della classe Yamato, in vista di una futura realizzazione di un modello in grande scala di quest'ultima. Grazie in anticipo

Cerca questo in internet ...

the battleship yamato (anatomy of the ship) pdf

Spero di esserti stato utile.

Giorgio 45

Basta anche cercare su Internet Yamato.
C'è anche un sito di modellismo in cui un socio descrive la costruzione del modello della yamato che sta facendo. Le dimensioni sono di circa metri quattro.
Gianni

grazie a Giorgio45...non è esattamente quello che mi serviva ma è ciò che meglio gli si avvicina...sarà un lavoraccio prendere le quote dai disegni (sperando siano in scala) e riprodurli ma mi ci abituerò....ciao

per IGianni Giordano:
non l'ho ancora trovato il sito di cui parli...ho passato una quarantina di giorni a documentarmi (un pò ovunque) sulle specifiche tecniche delle navi classe Yamato ma, aimè, non sono molto esaurienti...per carità ci sono le foto ed i disegni ma io intendevo i disegni tecnici quotati, pezzo per pezzo (compresi viti, dadi, indicazioni di saldatura, ecc...) insomma come se dovessero essere consegnati a Kure per erigerla...il mio modello verà intorno ai 14-15 metri di lunghezza fuori tutto...purtroppo sono assai ignorante in merito a scale navali (nel modellismo ferroviario è tutta un'altra storia, perlomeno ci sono più abituato...) ma il modello che dovrebbe uscirne dovrebbe essere in scala 1/20 o giù di lì

Su Internet ho cercato disegni della corazzata Yamoto e poi ho cliccato su
costruzione corazzata yamoto scala 1/72 Forum Modellismo.NET.
Sei sicuro di voler fare un modello di 15 metri? A parte il costo che si aggirerà sui centomila Euri,ci vuole un autentico cantiere ed almeno una bella squadra di carpentieri, saldatori  ecc.
Beato te che puoi ( senza invidia) Comunque facci sapere e vedere.
Quando sarà finita, potrai noleggiarla per crociere anche di settimane. Mi piacerebbe arrivare a Porto Cervo con una corazzata.
Gianni

A propositodi modelli grandi fuori da ogni misura praticata, che fine ha fatto il nostro amico che stava costruendo la portaerei?
Gianni

Ciao shootbrainblues93,
anche scrivendo direttamente a Kure, non credo potresti ottenere molto di più di quanto la monografia Anatomy sia in grado di offrire (a parte una visita al museo Yamato e al loro super-modello in scala 1:10)



Questo perchè, alla fine della seconda guerra mondiale, quello che rimaneva dell' ammiragliato giapponese, decretò la distruzione dei piani costruttivi e delle foto della nave (e non solo delle quattro navi classe Yamato).
Il progetto era talmente segreto che, durante la costruzione, le navi venivano oscurate e mimetizzate alla ricognizione e protette dalle spie americane. Quindi di loro non si sapeva quasi niente, solo le foto degli aerei americani che le hanno affondate e poco più. Le prime notizie si hanno a partire dal 1981 col ritrovamento di alcune foto di cantiere, poi altre ne vennero scoperte insieme a, pare, (ma non ne sono sicuro) alcuni disegni di costruzione.
Comunque quello che si ha al momento sono disegni frutto di comparazioni fotografiche e di qualche disegno.

shootbrainblues93,

il massimo della documentazione che puoi ottenere è, come detto dal nostro Pit, dalla monografia Anatomy assieme ai disegni della ANB, vedi quì, sei tavole in scala 1:100 di cui un paio in scala 1:200 più quindici sezioni trasversali,
con questi disegni puoi ricavarti le quote che ti necessitano.

Spero che hai sbagliato a digitare la scala con la quale intendi riprodurla, se fosse veramente 1:20 sarebbe talmente grande che anche raccogliendo tutta la documentazione sparsa per il globo risulterebbe comunque un modellone molto scarno poiché dovresti riprodurre tutto, ma tutto non lo otterrai mai (sempre secondo il mio parere ovviamente).

grazie per le risposte...purtroppo immaginavo una strada maestra tutta in salita per costruire questo bestione...la storia della documentazione la sapevo ma speravo fosse una farsa...al sign. Administrator: no, non ho sbagliato scala, dovrebbe venire esattamente la metà di quella esposta al museo degli arsenali navali di Kure...grazie per le segnalazioni mi avete fatto un favore incalcolabile...purtroppo sono conscio del prezzo che richiederà un'opera del genere ma di tempo a disposizione ne ho a volontà (grossomodo ho preventivato almeno un 5 anni di lavori)

shootbrainblues93,

ti prego non chiamarmi "...al sign. Administrator", sono Marco, puoi leggere nella firma in calce ...

a questo punto mi devi togliere una curiosità: dove la terresti? dove sarà possibile vederla?
Ma in realtà ho un'altro presentimento, viste le dimensioni mi viene in mente che tu intendi realizzare una barca (si fa per dire) con la forma della Yamato nella quale ci entri dentro e la piloti direttamente tu. Sbaglio?

... intendevo una cosa tipo questa ...

Purtroppo la storia della documentazione non è una farsa.
Ne parla lo stesso Janusz Skulski nella sua monografia e spiega anche come ha ricostruito le misure delle parti mancanti.
Ti raccomanderei, dello stesso autore, anche il volume sulle corazzate classe Fuso (sempre serie "anatomy of the Ship"), che mi sembra fatto molto bene.

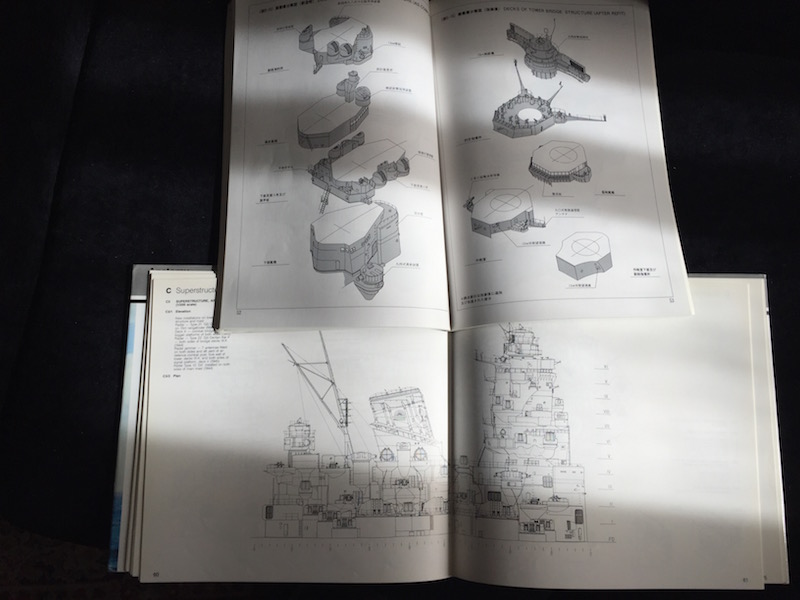

Visto che ti devi documentare, ti esorterei anche a cercare altri libri che trattino dell' argomento; io ne ho solo 2: la sopracitata monografia e un testo giapponese che mostra i disegni in assonometria, ma ho dato un veloce passata sul sito di una nota ditta di vendita per corrispondenza e in 5 minuti ho trovto almeno una decina di titoli interessanti (insieme a tonnellate di cartoni e manga della serie Starblazers), purtroppo i titoli sono (quasi) tutti i giapponese sicchè è molto difficile capire cosa contengono.




Personalmente non mi sento di criticare la scelta della scala, anche se credo, ti ci vorrà "moooolto" più di 5 anni per farla !! Sarebbe il lavoro di una vita... (senza neanche prendere in considerazione i costi, i materiali, la scomposizione ecc.). Ma poichè sono un sognatore anch' io, non posso far altro che tifare per te e la tua titanica impresa...


p.s. A 16 anni ho realizzato lo scafo dell' Andrea Doria (la corazzata, non il transatlantico) in scala 1:72, 250 centimetri, ai tempi mi fermai lì perchè non avevo la documentazione sufficiente...

cantierimodellinavali ha scritto:... intendevo una cosa tipo questa ...

Marcoooo!!! Ma che è? A che serve questa cosa... casa...
