    SOVEREIGN OF THE SEAS - Scatola di montaggio Sergal

    Condividere
    avatar
    urvi
    Guardia Marina
    Guardia Marina

    Sagittario Cavallo
    Numero di messaggi : 27
    Data d'iscrizione : 22.05.12
    Età : 50
    Località : Modena
    Umore : Ottimo

    SOVEREIGN OF THE SEAS - Scatola di montaggio Sergal

    Messaggio Da urvi il Ven 25 Mag 2012, 18:14

    Questo è il mio "master model"!!!
    L'ho iniziato nel 2002, e avevo interrotto la costruzione nel 2005 - per motivi di studio, per la nascita del 3° figlio e per il ritorno alle gare di enduro... (santa moglie...) Very Happy

    Invio un po' di foto delle varie fasi di costruzione, fino allo stato attuale.

    Tutte le osservazioni sono ben accette, ma siate comprensivi!!! affraid

    Vittorio







    avatar
    urvi
    Guardia Marina
    Guardia Marina

    Sagittario Cavallo
    Numero di messaggi : 27
    Data d'iscrizione : 22.05.12
    Età : 50
    Località : Modena
    Umore : Ottimo

    questo era lo scheletro...

    Messaggio Da urvi il Ven 25 Mag 2012, 18:16



    avatar
    ALEX70
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Capricorno Cane
    Numero di messaggi : 891
    Data d'iscrizione : 05.01.12
    Età : 46
    Località : Verona
    Umore : Maestrale

    Re: SOVEREIGN OF THE SEAS - Scatola di montaggio Sergal

    Messaggio Da ALEX70 il Ven 25 Mag 2012, 21:36

    Vittorio, buon lavoro, è un bel pezzo di nave quella che vuoi fare. me la farai vedere quando capiterò dalle tue parti per l'Alfa 1000 miglia dal vero. Ciao.


    Alex.


    _________________


    Tutto ciò che un uomo può immaginare,
    un giorno altri uomini lo realizzeranno.

    Giulio Verne.
    avatar
    urvi
    Guardia Marina
    Guardia Marina

    Sagittario Cavallo
    Numero di messaggi : 27
    Data d'iscrizione : 22.05.12
    Età : 50
    Località : Modena
    Umore : Ottimo

    Montaggio ponti

    Messaggio Da urvi il Sab 26 Mag 2012, 14:41





    avatar
    urvi
    Guardia Marina
    Guardia Marina

    Sagittario Cavallo
    Numero di messaggi : 27
    Data d'iscrizione : 22.05.12
    Età : 50
    Località : Modena
    Umore : Ottimo

    montaggio ponti

    Messaggio Da urvi il Sab 26 Mag 2012, 14:43





    avatar
    urvi
    Guardia Marina
    Guardia Marina

    Sagittario Cavallo
    Numero di messaggi : 27
    Data d'iscrizione : 22.05.12
    Età : 50
    Località : Modena
    Umore : Ottimo

    primo fasciame

    Messaggio Da urvi il Sab 26 Mag 2012, 15:03





    avatar
    urvi
    Guardia Marina
    Guardia Marina

    Sagittario Cavallo
    Numero di messaggi : 27
    Data d'iscrizione : 22.05.12
    Età : 50
    Località : Modena
    Umore : Ottimo

    fasciami completati

    Messaggio Da urvi il Sab 26 Mag 2012, 15:19





    avatar
    urvi
    Guardia Marina
    Guardia Marina

    Sagittario Cavallo
    Numero di messaggi : 27
    Data d'iscrizione : 22.05.12
    Età : 50
    Località : Modena
    Umore : Ottimo

    fasciami completati 2

    Messaggio Da urvi il Sab 26 Mag 2012, 15:22





    avatar
    urvi
    Guardia Marina
    Guardia Marina

    Sagittario Cavallo
    Numero di messaggi : 27
    Data d'iscrizione : 22.05.12
    Età : 50
    Località : Modena
    Umore : Ottimo

    fasciame completato 3

    Messaggio Da urvi il Sab 26 Mag 2012, 15:25





    avatar
    ALEX70
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Capricorno Cane
    Numero di messaggi : 891
    Data d'iscrizione : 05.01.12
    Età : 46
    Località : Verona
    Umore : Maestrale

    Re: SOVEREIGN OF THE SEAS - Scatola di montaggio Sergal

    Messaggio Da ALEX70 il Sab 26 Mag 2012, 16:06

    Vittorio ma, hai attaccato il turbo? Complimenti. Ciao.


    Alex.


    _________________


    Tutto ciò che un uomo può immaginare,
    un giorno altri uomini lo realizzeranno.

    Giulio Verne.
    avatar
    OLONESE
    Utente storico
    Utente storico

    Maschile Ariete Bufalo
    Numero di messaggi : 2912
    Data d'iscrizione : 30.06.09
    Età : 44
    Località : Roma
    Umore : Haaaaarrrrrrrrggggggg

    Re: SOVEREIGN OF THE SEAS - Scatola di montaggio Sergal

    Messaggio Da OLONESE il Sab 26 Mag 2012, 16:27

    Ciao Vittorio,
    in quanti ci state lavorando? clown ...scherzo ovviamente e complimenti...
    avatar
    urvi
    Guardia Marina
    Guardia Marina

    Sagittario Cavallo
    Numero di messaggi : 27
    Data d'iscrizione : 22.05.12
    Età : 50
    Località : Modena
    Umore : Ottimo

    ...ed ecco lo stato ad oggi!!!

    Messaggio Da urvi il Sab 26 Mag 2012, 22:11





    avatar
    urvi
    Guardia Marina
    Guardia Marina

    Sagittario Cavallo
    Numero di messaggi : 27
    Data d'iscrizione : 22.05.12
    Età : 50
    Località : Modena
    Umore : Ottimo

    ...ed ecco lo stato ad oggi!!! (2)

    Messaggio Da urvi il Sab 26 Mag 2012, 22:17





    avatar
    urvi
    Guardia Marina
    Guardia Marina

    Sagittario Cavallo
    Numero di messaggi : 27
    Data d'iscrizione : 22.05.12
    Età : 50
    Località : Modena
    Umore : Ottimo

    ...ed ecco lo stato ad oggi!!! (3)

    Messaggio Da urvi il Sab 26 Mag 2012, 22:25







    avatar
    urvi
    Guardia Marina
    Guardia Marina

    Sagittario Cavallo
    Numero di messaggi : 27
    Data d'iscrizione : 22.05.12
    Età : 50
    Località : Modena
    Umore : Ottimo

    ed ora... i vostri consigli!!!

    Messaggio Da urvi il Sab 26 Mag 2012, 22:50

    ecco... questo è lo stato ad oggi!!!

    Ho letto i cantieri relativi ad altre Sovereign, e mi sembra che il taglio dei portelli dei cannoni sia un argomento molto discusso.
    Mi piacerebbe avere riscontro su questi punti:
    • Io penso che sia logico supporre che i ponti (quindi le finestre dei cannoni) siano paralleli con le finiture esterne presenti sulle fiancate. Cosa ne pensate?
      ad oggi le finestre sono 12x12 mm, equivalenti a 936mm reali. Secondo voi è una dimensione corretta?
      I bordi interni delle finestre dei cannoni come vanno rivestiti? con listello in legno o con bordatura metallica? Preciso che la scatola di montaggio non prevede niente di specifico a rigguardo
      qual'è il colore da utilizzare per le pareti interne, quindi per il retro dei portelloni?
      secondo voi, devo incernierare i portelloni, o semplicemente incollarli alla fiancata?


    Ragazzi, venitemi in aiuto...
    Grazie per qualunque commento o osservazione!!!
    avatar
    giampieroricci
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Acquario Dragone
    Numero di messaggi : 2182
    Data d'iscrizione : 04.12.09
    Età : 52
    Località : Martina Franca
    Umore : sereno!

    Re: SOVEREIGN OF THE SEAS - Scatola di montaggio Sergal

    Messaggio Da giampieroricci il Dom 27 Mag 2012, 11:02

    Ciao Vittorio
    Complimenti, un bel lavoro, non c'è che dire...
    L'unica cosa che non mi convince sono le cinte che a prua salgono in quella maniera; non conosco a fondo il modello ma le cinte dovrebbero avere un andamento diverso.
    Aspettiamo qualcuno che ne sappia di più: il buon Nino (Der Admiral) in questo è un esperto



    _________________

    avatar
    gAeT
    Capitano di vascello
    Capitano di vascello

    Maschile Bilancia Gallo
    Numero di messaggi : 676
    Data d'iscrizione : 04.09.11
    Età : 23
    Località : Foggia

    Re: SOVEREIGN OF THE SEAS - Scatola di montaggio Sergal

    Messaggio Da gAeT il Dom 27 Mag 2012, 11:51

    proprio ieri e uscito quest argomento sul mio topic
    quindi mi faccio portavoce di der admiral xd se posso

    le cinte si sollevano verso prora ma,nel punto in cui finiscono, vanno perpendicolari alla chiglia in modo che da ambo i lati siano come in continuità visiva fra loro senza fare cuspidi:




    nino docet ahah
    avatar
    urvi
    Guardia Marina
    Guardia Marina

    Sagittario Cavallo
    Numero di messaggi : 27
    Data d'iscrizione : 22.05.12
    Età : 50
    Località : Modena
    Umore : Ottimo

    Grazie.. molto interessante!

    Messaggio Da urvi il Dom 27 Mag 2012, 11:59

    In effetti, se le cinte sono in corrispondenza dei ponti interni, la vostra osservazione è indiscutibile, come la mia prossima correzione del banale errore..


    Ottimo punto, grazie! Continuate con i vostri apprezzatissimi suggerimenti!



    Vittorio
    avatar
    gAeT
    Capitano di vascello
    Capitano di vascello

    Maschile Bilancia Gallo
    Numero di messaggi : 676
    Data d'iscrizione : 04.09.11
    Età : 23
    Località : Foggia

    Re: SOVEREIGN OF THE SEAS - Scatola di montaggio Sergal

    Messaggio Da gAeT il Dom 27 Mag 2012, 12:04

    urvi ha scritto:ecco... questo è lo stato ad oggi!!!

    Ho letto i cantieri relativi ad altre Sovereign, e mi sembra che il taglio dei portelli dei cannoni sia un argomento molto discusso.
    Mi piacerebbe avere riscontro su questi punti:
    • Io penso che sia logico supporre che i ponti (quindi le finestre dei cannoni) siano paralleli con le finiture esterne presenti sulle fiancate. Cosa ne pensate?
      ad oggi le finestre sono 12x12 mm, equivalenti a 936mm reali. Secondo voi è una dimensione corretta?
      I bordi interni delle finestre dei cannoni come vanno rivestiti? con listello in legno o con bordatura metallica? Preciso che la scatola di montaggio non prevede niente di specifico a rigguardo
      qual'è il colore da utilizzare per le pareti interne, quindi per il retro dei portelloni?
      secondo voi, devo incernierare i portelloni, o semplicemente incollarli alla fiancata?


    Ragazzi, venitemi in aiuto...
    Grazie per qualunque commento o osservazione!!!

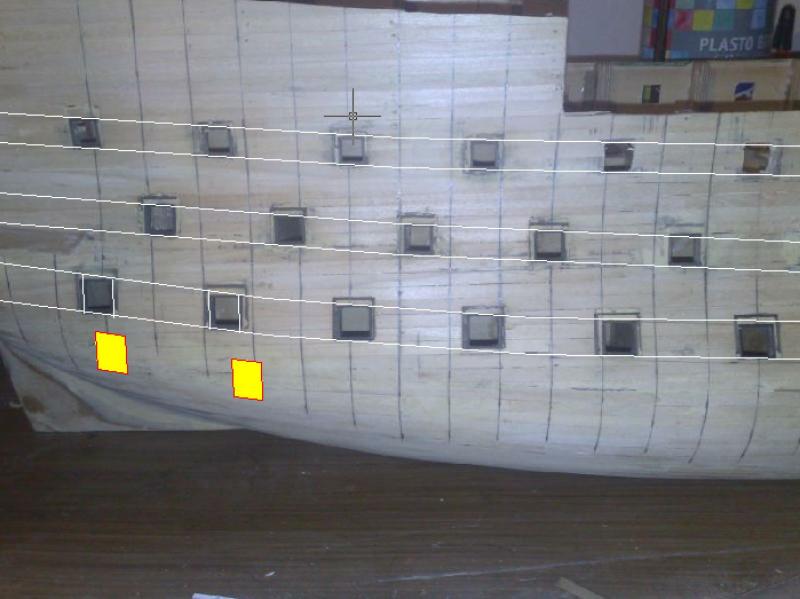

    se posso permettermi anche qui..

    no i portelloni (sabordi) sono paralleli ai ponti interni e non agli incintoni esterni..quindi capita spesso che in modelli dal XVII secolo in giu i sabordi intersechino gli incintoni come in figura

    pero le coste,i segmenti laterali dei sabordi, saranno sempre perpendicolari alla linea di galleggiamento,quindi i portelloni nel tuo caso si apriranno a losanga,ovvero come dei rombi (fatti un giro nei WIP e vedrai anche le immagini)

    i portelloni vanno assolutamente incernierati..sarebbe davvero brutti vederli attaccati alla fiancata..poco realistico..
    l interno io l ho rivestito con una bordatura completa (soglie superiore e inferiore e le due coste)e poi ho rivestito ancora questa bordatura con un listello piu piccolo sulla soglia inferiore e sulle coste..per imitare quella scanalatura dove starebbe il portellone se chiuso (questo lo puoi vedere anche nel mio WIP)
    il colore era generalmente ocra rossa.ma non ti assicuro niente

    prendi queste informazioni con le pinzette e aspetta qualcuno di piu saggio di me..ahah anche se le immagini e le informazioni sono tutte o quasi di der admiral..quindi vai sul sicuro;)
    ti consiglio di leggerti il topic di tuvok sulla sovrana..nella sezione il nostro laboratorio
    auguri!Smile


    Ultima modifica di gAeT il Dom 27 Mag 2012, 12:22, modificato 2 volte
    avatar
    cantierimodellinavali
    Admin
    Admin

    Maschile Leone Cane
    Numero di messaggi : 2617
    Data d'iscrizione : 17.10.11
    Età : 59
    Località : Roma
    Umore : Tranquillo

    Re: SOVEREIGN OF THE SEAS - Scatola di montaggio Sergal

    Messaggio Da cantierimodellinavali il Dom 27 Mag 2012, 12:15

    urvi,

    risolto il problema cinte passiamo ai sabordi.
    Se dài un'occhiata al mio wip nel messaggio n.30 ci sono le indicazioni necessarie
    per realizzare i sabordi nelle misure corrette date gentilmente dal buon Pit.
    Nei messaggi successivi potrai vedere il sistema che ho usato io che tu però avendo già fatto il secondo fasciame non potrai più applicare.
    Per quanto riguarda invece l'andamento dei listelli che compongono i mantelletti ho seguito il consiglio del nostro Ammiraglio Rocco, li puoi vedere nel messaggio 81.
    Qualunque metodologia scegli non usare comunque metalli, al limite solo per le cerniere.

    marco

    avatar
    urvi
    Guardia Marina
    Guardia Marina

    Sagittario Cavallo
    Numero di messaggi : 27
    Data d'iscrizione : 22.05.12
    Età : 50
    Località : Modena
    Umore : Ottimo

    Re: SOVEREIGN OF THE SEAS - Scatola di montaggio Sergal

    Messaggio Da urvi il Dom 27 Mag 2012, 20:26

    Grazie gAeT per i graditi commenti!

    gAeT, a me sembra che le immagini che hai inviato mostrino una nave molto più incurvata della mia. In effetti, la foto che hai mostrato mostra una fiancata molto più simile alla mia.

    Mi lascia un po' perplesso il discorso di fare i portelloni "romboidali". A parte la complicazione, non avevo mai notato una soluzione del genere.. è questa una pratica comunemente utilizzata in quel periodo? (ammetto la mia ignoranza!!!)

    Parlando di cerniere, normalmente come le realizzate? Potete darmi qualche suggerimento?

    La bordatura interna che stai realizzando è molto bella. Complimenti.
    Devo cercare delle fotografie che feci quando andai a vedere la Victory a Portsmouth. Appena le trovo, le posterò.
    Per il colore, confermo il tuo suggerimento di utilizzare un rosso ocra, tendente al "sangue"...

    Grazie mille... ottime osservazioni!!!

    Vittorio
    avatar
    urvi
    Guardia Marina
    Guardia Marina

    Sagittario Cavallo
    Numero di messaggi : 27
    Data d'iscrizione : 22.05.12
    Età : 50
    Località : Modena
    Umore : Ottimo

    Re: SOVEREIGN OF THE SEAS - Scatola di montaggio Sergal

    Messaggio Da urvi il Dom 27 Mag 2012, 20:29

    Marco, grazie anche a te per la cortese risposta.

    Peccato che non riesco a trovare il tuo cantiere. Mi dai una dritta su come fare?

    Grazie
    Vittorio
    avatar
    Eta_Beta
    Admin
    Admin

    Maschile Gemelli Maiale
    Numero di messaggi : 2996
    Data d'iscrizione : 19.11.11
    Età : 46
    Località : Trento
    Umore : Buono, a giorni alterni!

    Re: SOVEREIGN OF THE SEAS - Scatola di montaggio Sergal

    Messaggio Da Eta_Beta il Dom 27 Mag 2012, 21:22

    Ciao Vittorio, il cantiere di Marco è questo.

    Paolo


    _________________
    "Se cerchi una mano disposta ad aiutarti, la trovi alla fine del tuo braccio." - Confucio


    http://www.modellistinavali.com
    avatar
    urvi
    Guardia Marina
    Guardia Marina

    Sagittario Cavallo
    Numero di messaggi : 27
    Data d'iscrizione : 22.05.12
    Età : 50
    Località : Modena
    Umore : Ottimo

    Re: SOVEREIGN OF THE SEAS - Scatola di montaggio Sergal

    Messaggio Da urvi il Dom 27 Mag 2012, 21:30

    Grazie!!!


    ...ma c'è un modo per trovare i cantieri, sapendo il nickname del costruttore?

    Vittorio
    avatar
    gAeT
    Capitano di vascello
    Capitano di vascello

    Maschile Bilancia Gallo
    Numero di messaggi : 676
    Data d'iscrizione : 04.09.11
    Età : 23
    Località : Foggia

    Re: SOVEREIGN OF THE SEAS - Scatola di montaggio Sergal

    Messaggio Da gAeT il Dom 27 Mag 2012, 23:05

    urvi ha scritto:Grazie gAeT per i graditi commenti!

    gAeT, a me sembra che le immagini che hai inviato mostrino una nave molto più incurvata della mia. In effetti, la foto che hai mostrato mostra una fiancata molto più simile alla mia.

    Mi lascia un po' perplesso il discorso di fare i portelloni "romboidali". A parte la complicazione, non avevo mai notato una soluzione del genere.. è questa una pratica comunemente utilizzata in quel periodo? (ammetto la mia ignoranza!!!)

    Parlando di cerniere, normalmente come le realizzate? Potete darmi qualche suggerimento?

    La bordatura interna che stai realizzando è molto bella. Complimenti.
    Devo cercare delle fotografie che feci quando andai a vedere la Victory a Portsmouth. Appena le trovo, le posterò.
    Per il colore, confermo il tuo suggerimento di utilizzare un rosso ocra, tendente al "sangue"...

    Grazie mille... ottime osservazioni!!!

    Vittorio

    ciao vittorio

    la sovrana e una nave piuttosto incurvata..infatti anche il tuo modello e abbastanza arcuato! guarda per esempio il victory come e molto meno arcuato..essendo del 700..se non dico un eresia..

    per i portelli a losanga la soluzione corretta e farli cosi..poi se non ti piacciono sei libero di farli normali..ma poiche i ponti sono molto inclinati avrai dei sabordi a scaletta..antiestetici..

    la bordatura come la mia non la puoi fare perche hai gia posato il secondo fasciame..dovresti mettere solo la soglia e le coste ricreando lo scalino..come si vede nella mia immagine..

    per le cerniere io ancora non ci arrivo ahah ma le puoi comperare oppure tagliarle da una lamina d ottone..

    ti ripeto vittorio io non ne so molto ahah quindi aspetta i piu esperti..

    ps.metti qualche immagine in piu del tuo bel modello!

    Contenuto sponsorizzato

    Re: SOVEREIGN OF THE SEAS - Scatola di montaggio Sergal

    Messaggio Da Contenuto sponsorizzato


      La data/ora di oggi è Mar 22 Ago 2017, 03:47
