COSTA CONCORDIA

Eliseo aspetto con ansia il video!!!!!!!
Ciao sal.

pronti a gustarci il video..

veramente stupenda siamo in attesa...............

in navigazione notturna....

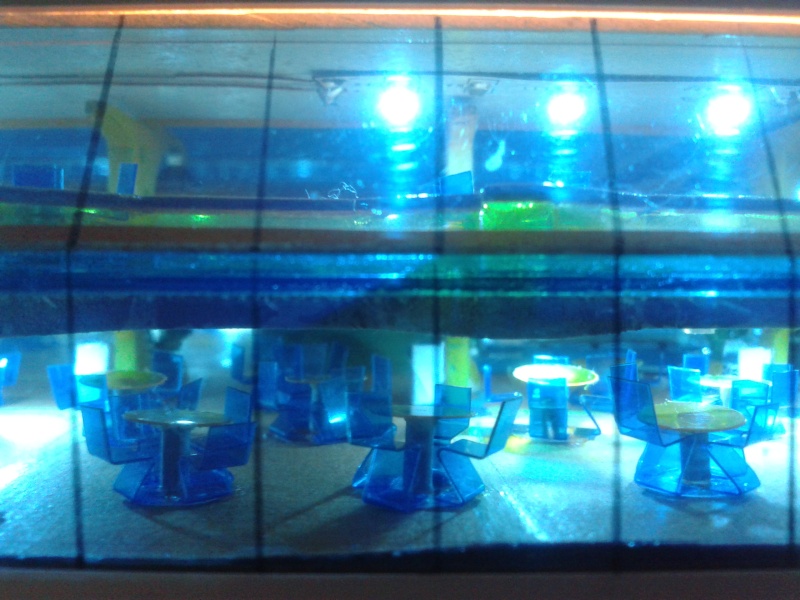

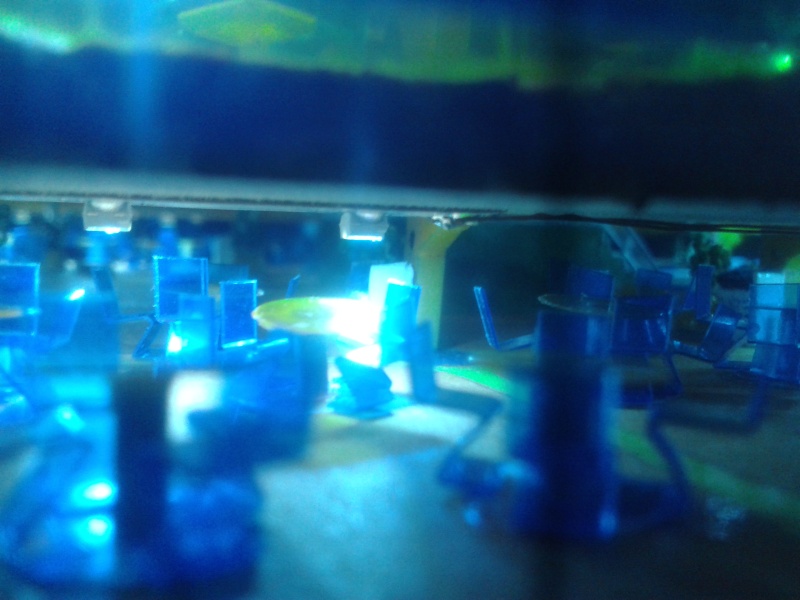

Sistemazione tavoli e sedie ponte 10, zona lido

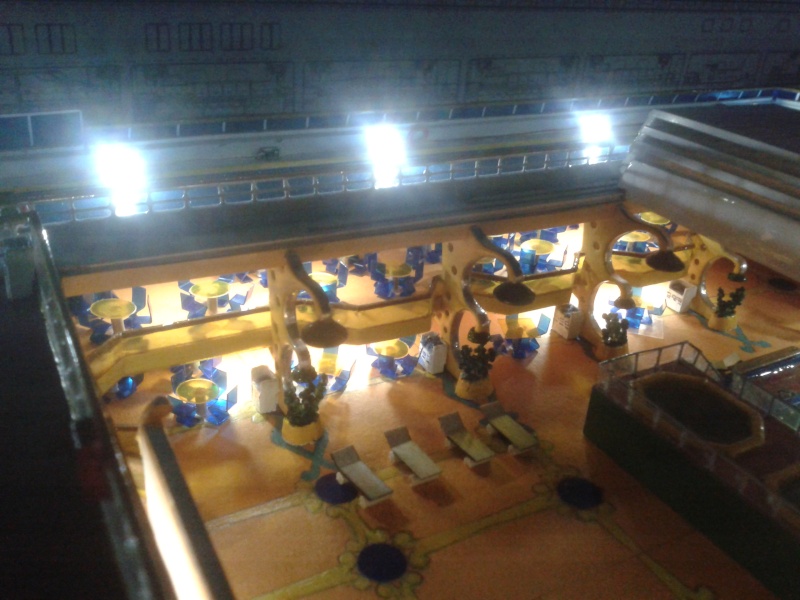

Vista dall'esterno zona lido



Prova motore.....vediamo chi indovina in quale golfo siamo????

quello è il golfo di laigueglia...

Eliseo CONGRATULAZIONI VIVISSIME per il tuo modello!!!
Potresti postare una foto della dima che ti ha permesso di fare le finestre così perfette?

Alessio, bentornato.

Al momento, vedendo che questo qui sopra è il tuo terzo messaggio, non mi ricordavo della tua presentazione pensando che tu l'avessi fatta in questi giorni, e sono andata a sbirciare.

Ho visto che ti sei presentato il Lun Dic 03, 2012 12:40 pm ma ho notato, e mi è rimasta impressa la tua frase...

Alessio Taddei ha scritto:Ciao a tutti, mi chiamo Alessio, ho 31 anni e da sempre adoro lavorare il legno....
Ad inizio anno ho provato a costruire - con il metodo a strati - la Costa Concordia: presto ne posterò alcune foto.

Ora, io capisco che "presto" potrebbe essere soggettivo, però siamo ancora in attesa delle tue foto, magari se tu riuscissi a dare una data al "presto" ci tranquillizzeresti.



Scusa per l'O.T. Eliseo

Walkyrja ha scritto:Alessio, bentornato.

Al momento, vedendo che questo qui sopra è il tuo terzo messaggio, non mi ricordavo della tua presentazione pensando che tu l'avessi fatta in questi giorni, e sono andata a sbirciare.

Ho visto che ti sei presentato il Lun Dic 03, 2012 12:40 pm ma ho notato, e mi è rimasta impressa la tua frase...

Alessio Taddei ha scritto:Ciao a tutti, mi chiamo Alessio, ho 31 anni e da sempre adoro lavorare il legno....
Ad inizio anno ho provato a costruire - con il metodo a strati - la Costa Concordia: presto ne posterò alcune foto.

Ora, io capisco che "presto" potrebbe essere soggettivo, però siamo ancora in attesa delle tue foto, magari se tu riuscissi a dare una data al "presto" ci tranquillizzeresti.



Scusa per l'O.T. Eliseo

Hai perfettamente ragione Walkyrja, ottimo spirito di osservazione
Effettivamente non ho mai postato alcunché perche, dopo aver seguito fedelmente lo stato di avanzamento dei lavori di Eliseo69, mi sono vergognato come un ladro a postare qualche foto della "bozza" della Concordia fatta con il metodo "pane e burro" (ma sa che erano scaduti....) in poco più di due giorni (immagina l'accuratezza!!).
Facciamo che posterò quelle della nuova Concordia che sto per iniziare a fare, forse sarà una cosa più decente: ho i piani come quelli di Eliseo69 ma sicuramente non avrò lo stesso risultato meraviglioso che ha avuto lui e con il quale non finirò mai di complimentarmi.
A "presto"

lele852 ha scritto:quello è il golfo di laigueglia...

Bravo Lele..........è la mia meravigliosa Laigueglia scommetto che ci sei venuto in vacanza

Alessio Taddei ha scritto:Eliseo CONGRATULAZIONI VIVISSIME per il tuo modello!!!
Potresti postare una foto della dima che ti ha permesso di fare le finestre così perfette?

Si si recupero la dima, gli faccio la foto e te la mando!!!!!!

posizionamento due motori elettrici nave concordia

Sala macchine nave concordia, in primo piano i due servi elettronici per manovre timone e regolazione velocità con avanti tutta e indietro tutta del motore con relativa centralina

Vista dei motori con posizione delle cinghie di trasmissione

Batteria di alimentazione per impianto elettrico e motori. Potenza di 12 volts a 12 ampere

Dimmer elettronico per regolazione intensità di luce a led con telecomando a distanza

Alessio Taddei ha scritto:Eliseo CONGRATULAZIONI VIVISSIME per il tuo modello!!!
Potresti postare una foto della dima che ti ha permesso di fare le finestre così perfette?

Queste sono le dime che ho fatto per la mia concordia con il pantografo che vedi in foto, il quale reputo sia indispensabile per fare un lavoro pulito e preciso.

Ciao e buon lavoro resto in attesa di vedere le foto del avanzamento del tuo cantiere concordia.

Grazie mille per le dime

Un'altra domanda: le ordinate dalla 20 in poi ti tornavano giuste sulle perpendicolari del disegno? A me nn tornano

Eliseo 69 ha scritto:

lele852 ha scritto:quello è il golfo di laigueglia...

Bravo Lele..........è la mia meravigliosa Laigueglia scommetto che ci sei venuto in vacanza

no purtroppo no,sarei voluto passare quando sono stato in crociera ma troppo distante da savona..

ciao eliseo, continua ad essere sempre un buon lavoro... ascolta domande... volevo chiederti come mai hai deciso di mettere un regolatore meccanico tamiya , che ha una tensione nominale di 7,2v e lo fai funzionare a 12v... occhio che bruci la resistenza ceramica, oltre che facendolo funzionare a 12 hai solo due velocità, avanti e una indietro, quando a 7,2v avresti avuto 2 velocita in avanti e due dietro. inoltre in acqua si sposteà a scatti.. poco realistico. altro quesito. perché una radio a 27mhz che soffre di interferenze ??

supercougar82,

probabilmente il nostro Eliseo ha usato materiale che già aveva disponibile,
Eliseo correggimi se sbaglio,
tuttavia un'impianto così fatto avrà dei grossi problemi di manovra in special modo per un modello di tali dimensioni.
L'ideale sarebbe l'avere a disposizione un regolatore elettronico per asse in modo da "aiutare" i timoni a virare in raggi più stretti
avvalendosi anche della differenza dei giri motori tra i due assi.
Da valutare anche l'autonomia della batteria, con regolatore meccanico il consumo è sempre il massimo
in quanto l'energia non "data" al motore viene dissipata comunque dalla resistenza,
al contrario invece, con il regolatore elettronico l'energia non "data" non viene consumata.

tanti auguri di buon Natale a tutti gli amici del forum

Tanti auguri a te Eliseo e a tutto il forum

Tanti auguri anche a te e famiglia Eliseo.

Auguri Eliseo

Alessio Taddei ha scritto:Un'altra domanda: le ordinate dalla 20 in poi ti tornavano giuste sulle perpendicolari del disegno? A me nn tornano

Ciao Alessio scusa il ritardo...vediamo se riesco ad aiutarti: si è vero la posizione delle ordinate non corrisponde al piano di costruzione. Io ci ho messo un mese a venirne fuori, prima di tutto ho fatto il lucido delle ordinate e quindi tagliate sul legno, a questo punto ho provato a piazzarle sulla chiglia e ho visto che in base al piano di costruzione non combaciavano. La famigerata ordinata numero 20 va spostata a prua di 11,5 cm di conseguenza tutte le altre in base alla distanza prevista a progetto andranno al loro posto sino a centro nave. Le ordinate verso poppa corrispondono al progetto.

Spero di esserti stato d'aiuto, ciao e buon lavoro

supercougar82 ha scritto:ciao eliseo, continua ad essere sempre un  buon lavoro... ascolta domande...  volevo chiederti  come mai hai deciso  di mettere un regolatore meccanico tamiya , che ha una tensione nominale di 7,2v e lo fai funzionare a 12v... occhio che bruci la resistenza ceramica, oltre che   facendolo  funzionare a 12 hai solo    due velocità, avanti    e una indietro, quando a 7,2v avresti avuto  2 velocita in avanti e due dietro.  inoltre in acqua   si  sposteà a scatti.. poco realistico. altro  quesito. perché una radio a 27mhz che  soffre di  interferenze ??

Guardo ho usato tutto materiale che avevo già a disposizione e solo grazie al tuo intervento vengo a sapere di queste problematiche.....tra l'altro mi hanno quasi convinto a non mettere il modello in acqua, hanno paura di come potrei reagire in caso di collisione con un eventuale scoglio!!

cantierimodellinavali ha scritto:supercougar82,

probabilmente il nostro Eliseo ha usato materiale che già aveva disponibile,
Eliseo correggimi se sbaglio,
tuttavia un'impianto così fatto avrà dei grossi problemi di manovra in special modo per un modello di tali dimensioni.
L'ideale sarebbe l'avere a disposizione un regolatore elettronico per asse in modo da "aiutare" i timoni a virare in raggi più stretti
avvalendosi anche della differenza dei giri motori tra i due assi.
Da valutare anche l'autonomia della batteria, con regolatore meccanico il consumo è sempre il massimo
in quanto l'energia non "data" al motore viene dissipata comunque dalla resistenza,
al contrario invece, con il regolatore elettronico l'energia non "data" non viene consumata.

Quoto in toto, per il momento ho accantonato l'idea di farla navigare, mi sto concentrando sugli interni della nave
