vascello 1760 da 76 cannonni - cartomodello 1/50 autocostruito

deciso per specchio di poppa, triangolini .
poco barocchi ma piu realistici.






vista in sezione della poppa

costruisco e applico la scala di murata (chiedo scusa per i termini/nome, ma non li conosco bene)
sempre in cartone e sperando in giusta posizione che non diano....poi fastidio ai portelli cannoni.

costruzione del ( credo si chiami cosi) giardino di poppa, ovvero la struttura alloggi ufficiali lato fiancata di poppa.

da internet preso un disegno idea,
che pero non potro fare uguale, mancandomi esperienza ma provo a fare un qualcosa che si avvicini.




in un qualche modo, con misure a occhio costruisco truttura di sostegno a dove applicare poi la parete esterna.





non bella ma.......sta su.

poi comincio con qualcosa di cui non so bene cosa sto facendo, ma a tentativi qualcosa viene fuori.



vetri finestre fatte con cartoncino e stagnola e marcature con biro.








be forse e stata piu la fortuna che abilita......

CORREZZIONE PRUA.


guardando la sagoma del modello e confrontandolo con unico disegno che ho ho notato
che la forma della prua e la posizione del fascione parabordo inferiore a prua da l´impressione
che la nave sia piu un motoscafo che un vascello del 1700.
disegno sotto come dovrebbe essere.




foto del modello al momento, cioe con prua tipo motoscafo.
---in rosso cosa desidero cambiare.


panoramica dei lavori.

approfitto anche per eliminare bruttra rientranza nel fasciame di prua,
sovrapponendo una striscia di cartoncino, presagomata sopra zona in questione
e prima rienpendo interspazio sotto esso con riempitivo di cartone pezzetti.

Giusta la correzione ...

buon vento

arrivati a questo punto, ho fatto un po di ricerca e ho visto che le navi di quasi ogni nazione del tempo
avevano delle particolarita estetiche che dovevano dare se richiesto lusto alla nazione/bandiera che rappresentavano.


la francia in particolare (sembra) usava per le navi del re o la dove le casse reali finanziavano, di avere parte del fasciame
a vista in colori cui sopratutto il BLU REALE risaltava.
non parliamo poi delle decorazioni che líl vascello aveva, piu ne era ornato piu rappresentava prestigio.


ora con l allora (spero rimanga in un "allora" blocco dovuto al corona) scorte  di colori scolastici che avevo in casa,
mi sono permesso di inventare una colorazione cui gia ora "ri-chiedo"  agli esperti scuse o profondi inchini umili......

prima ho fatto test di due possibilita di giallo che doveva essere uno dei colori della fiancata:



scelgo il giallo, poiche l´altro mi sembra troppo....

PS i portelli cannonni sono dei quadretti ci cartoncino per ora solo appoggiati alfianco nave

panoramica quanto sotto.




MA   !!!!!!!

mi accorgo che il cartoncino messo come fiancate risulti troppo sottile o debole, poiche colorandolo tende a ondularsi causa colori troppo liquidi.


risolvo rifasciando lo scafo con un altro cartoncino ( ex calendario aziendale annuo, cartoncino da 240 gr/mq)
questa volta pero disegnandolo e tagliandolo in strisce che ripercorrono la fiancata da una parte al´altra.
cosi correggo anche le sbagli in certe parti centrali di scafo causa ordinate non perfette tra loro.


e provo anche il blu reale sulle murate alte.
panoramica:

altre foto della colorazione fiancata.

altro problema che viene fuori durante lavoro colori.

avendo usato dei differenti tipi di cartoncino ( recuperato in casa) nel fare le murate o parapetti,
dandoci colore, vengono ognuno con tonalita differente a secondo del tipo cartoncino nonostante usi stesso colore e marca di esso .

vedete zona A oppure B oppure C........



debbo rifare i parapetti, ma per risparmiare tempo ci incollo semplicemente uno strato di cartoncino nuovo,
ma TUTTO dello stesso tipo.

esempio:





resto si tratta di lavoro di ricopertura .
almeno la fiancata e davvero rinforzata....







questa volta il colore risulta "abbastanza" uniforme.
MA poi allora nel 1700 chi puo dire che i colori fossero davvero cosi buoni o efficenti  ?

piccola interruzione con costruzione scafo e passo alla costruzione dei ponti vascello.

non avendo dimestichezza col PC  e naturalmente essendo bloccato in casa e senza negozi vicino,
era naturale  che anche la stampante pc si rompa definitivamente.

pensavo di stampare il tavolato dei ponti, ma niente da fare.

provato a dipingere un tavolato.
risultato non lo faccio neppure veder  per non divenire la macchietta del forum.

ultima idea avuta ,

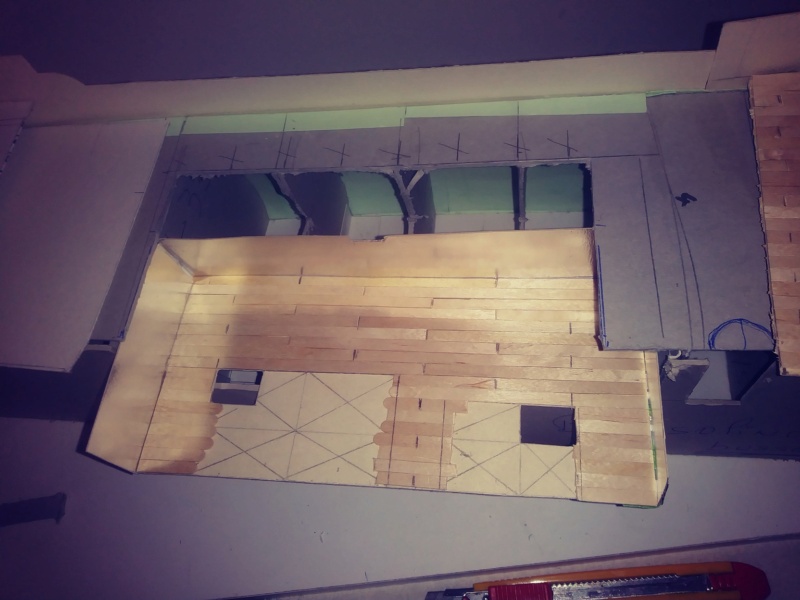

farlo con bastncini di legno tipo quelli usati per caffe per mischiare zucchero.
di quelli mi sono procurati al bar qui vicino ( locale nel paese vicino, poiche nel mio non abbiamo neppure questo )




tagliando con soliti forbicioni teste del legnetto e marcando misure in scala (piu o meno) del tavolato,
incolo i tali su dime - vedi disegno sotto freccia rossa - fatte precendentemente spiegato al di fuori del modello del vascello.





panoramica dei lavori.....








primo marinaio sale a bordo per ispezione lavori..

cosi piano piano faccio tutti i ponti.

spiegazione:
in quelli che io chiamo ponti di sotto castello, intendendo i 2 ponti piu in basso a centro nave, non sapendo ancora bene cosa davvero voglia metterci,
creo dei cassattini estraibili che comprendono sia ponte che facciata/parete della zona.

NON INCOLLO SUBITO I CASSETTINI.

per fare le pareti uso cartoncino con alluminio , poiche cosi ho poi superfici finto vetro la dove mi servissero.

facio vedere foto poiche esse spiegano meglio.













al momento si tratta di un ammasso di carta cartoncini e palettine da caffe





ma prende forma.....spero !!

buono il progetto e la cura dei particolari ma sinceramente non e' un modello da fare con cartone comunque ti seguo con interesse.Ci sono molti modellini in carta che si possono realizzare ma sono moderni tipo corazzate e le puoi trovare su internet a pochi soldi.

geppo salve e ciao.

grazie per auguri .

si, so del cartomodellismo poiche sono oltre 40 anni che lo seguo
e un certo numero di modelli commerciali di cose piu moderne le ho anche costruite.

- mai pero modelli a vela o velieri, poiche non ho le capacita di fare alberature e sartiame .
- salvo l anno scorso, .....
la santa maria in 1/2 legno e 1/2 cartoncino in scala 1/35. anche questa nave esperimentale.



come spiegavo al inizio del post,
l idea   del veliero in scala grande a solo scafo mi e nata il primo giorno che siamo
stati in obbligo casa   causa corona al inizio marzo.

non avendo nulla in casa  (e vivendo in cima a una montagna in paesino di 250 abitanti) e prevedendo
volersi distrarre ogni tanto, ho iniziato questa avventura, che si modificava comtinuamente man man che lavori proseguivano.

tale modello neanche a farlo apposta e stato fatto quasi in 2 mesi lavorando un oretta al giorno, ...moglie permettendo.

se guardi pero ci sono modelli commerciali di velieri in cartoncino che sia a difficolta
che a risultati, possono confrontarsi benissimo con quelli in legno.

in ogni caso spero che questo esperimento possa piacevolmente incuriosirti. e sia occasione di conoscersi
--
ti ringrazio in ogni caso per tuo interessamento e anche possibili critiche sono sempre ben ammesse,

"ho tanto da imparare e ne ho voglia " se mi potete dare una mano, io ci sto !.

salutoni marco

ciao sei molto bravo quello che volevo dire e' che bastava che sostituissi il cartone con del compensato o cose rimediate.Se vedi il mio post La Kutty Sark anche io l'ho cominciata il periodo del corona e ho pensato di utilizzare materiali di recupero.

geppo ciao,
si ci ho pensato  a sostituire con legno, ma qui l unico legno disponibile sono le querce nei boschi davanti a casa,
il primo "fai da te" e a 25 km e allora innragiungibile causa posizione geoografica non consentita .

ho avuto gia fortuna se rovistavo nel bidone della cartaccia  riciclo del paese per trovare materiale.

e poi debbo dire che la carta mi ha davvero tentato con un grande modello.


complimenti anche a te per tuo lavoro e mezzi presi.

durante questa fase dei lavori ho deciso che se non volevo autoaffondare subito il modello in cantiere (asse da stiro della moglie),
dovevo rinunciare a fare 33 aperture cannoni sul fianco nave.  tale lavoro con i mezzi a disposizione non avrebbe avuto successo.


deciso che avrebbe portato a brutti risultati o peggiori di quello che poi ne e venuto !

di conseguenza per evitare di fare un modello con portelli chiusi e di conseguenza un po ....sonnacchioso,
provo a creare un illusione ottica, creando quanto sotto.


messo in atto cosi :







test di uno dei portelli
ATTENZIONE NON INCOLLO ANCORA PORTELLI ALLA FIANCATA.






proseguo con ponte batteria inferiore,






il lavoro mi incoraggia a andare avanti.
la fabbricazione di tutti i portelli mi sembra di essere in catena di montaggio, cosa che non mi piace molto.

inoltre non avendo esperienza ne disegni validi di questo nome,
il ricercare esatta posizione dei portelli dei vari ponti, mi ha messo in difficolta, poiche notavo
che ogni posizione poteva interferire poi con altri particolari a venire.

percio fatto quadretti di cartoncino nero e provato a appoggiarli sul fianco per vedere posizioni migliori anche otticamente.

Caro amico l'importante è che tu ti diverta e comunque sei di esempio a tutti .Ti confido che anche io rivisto molto e conservo materiale per progetti futuri.

secondo ponte superiore batteria cannoni.

ma che fatica  a trovare giusta posizione di ogni portello.





a prua ho messo provisoriamente pezzo di prua..... non so come si chiama ...




ora ponti di coperta e castello poppa e prua...

qui si preannunciano difficolta, le sudette hanno forma tonda e decorazioni da disegno.

Che curioso questo cantiere, io apprezzo molto come ti cimenti con carta e cartoncino, potresti avere delle dritte da JP, lui è un mago di questo tipo di modellismo.

Pensavo che poi, una volta finito, se lo attacchi ad uno specchio, fai il modello completo in un sol colpo.

geppo ha scritto:Caro amico l'importante è che tu ti diverta e comunque sei di esempio a tutti .Ti confido che anche io rivisto molto e conservo materiale per progetti futuri.

grazie geppo:cheers: .

si mi diverto nel cercare alternative e autocostruendo e forse la carta facilita molto il provarci.

sicuramente cio puo scandalizzare i puristi del modellismo,
ma io non desidero vincere, ma partecipare.
il modellismo mi da un senso di saper fare qualcosa.
ecco perche anche una cosetta per me e un grande risultato .

e poi adoro quanto modellisticamente sia o dia immagine di un po nostalgico,
la perfezzione la lascio ai piu bravi.

idee future sono tante, materiali necessari, chissa cosa e come.

salutoni marco

Walkyrja ha scritto:Che curioso questo cantiere, io apprezzo molto come ti cimenti con carta e cartoncino, potresti avere delle dritte da JP, lui è un mago di questo tipo di modellismo.

Pensavo che poi, una volta finito, se lo attacchi ad uno specchio, fai il modello completo in un sol colpo.

grazie walkyrja.....

si un pochino conosco jp e stimo la sua bravura oltre che la persona.

per lo specchio........lasciati sorprende...

salutoni e grazie ancora, marco

provo anche se non ho neanche idea come si chiama,
a fare quella che chiamo prua del vascello, almeno la parte avanti prua.

vedi sotto:



qui ho semplicemente dopo aver visionato una panoramica in internet di esempi
e quanto sopra nel mio disegno cercato di fare qualcosa di smile.

lascio alla panoramica vostri commenti











DIETRO LE.........QUIENTE

lasciando un poco il vascello

provo a fare la scialuppa di bordo.

ora sicuramente scandalizzo tutti i modellisti tradizionali.
e sperando che non mi facciano passare due o tre giri di chiglia,

https://it.wikipedia.org/wiki/Giro_di_chiglia




o mi si facccia fare salto dal asse di bordo....




piego come e cosa ho fatto.

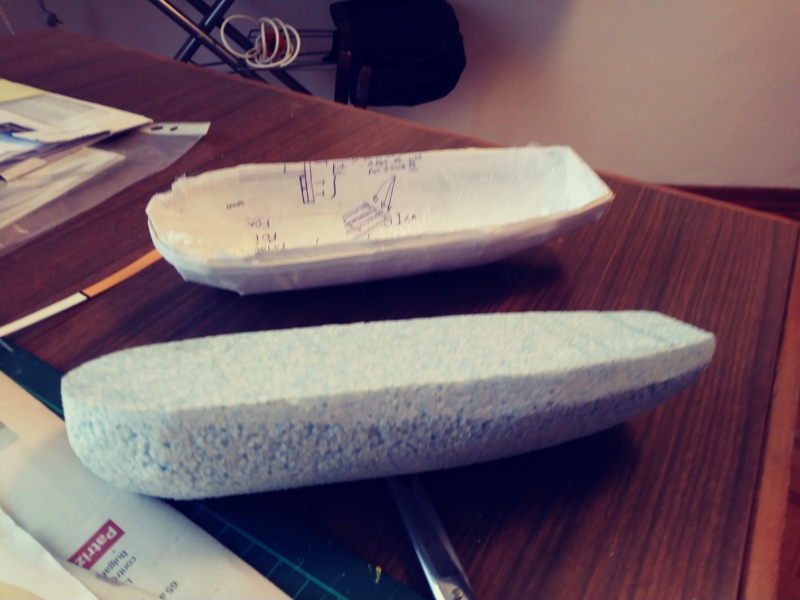

alla buona con taglierino fatto una foma di scialuppa scafo da pezzo di polistirolo.



poi usero questa per fare in ........CARTAPESTA una scialuppa o suo scafo.

https://it.wikipedia.org/wiki/Cartapesta
x chi non sapesse

panoramica....copro con domopack la forma per evitare che colla o acqua vada al polistirolo.





dopo aver steso strisce di carta e vinavil a 2 o 3 strati consegutivi in modo da fare ...una quasi forma,
stacco una volta asciugata la carta, dalla forma.






puo sembrare brutta  e in verita lo sembra davvero .

ma allo scopo puo bastare .

ora rifinisco con dettagli e coloro con tempera.















tale lancia serviva allora sopratutto, per posizionare ancora in bacini ristretti
o per portare gli approvigionamenti tipo barili acqua o cose pesanti e ingombranti.

Aggiungi delle striscioline di traverso per far sedere i rematori ... non puoi fornirla di motore

giorgio ciao.

be motore no; stessa forza motrice,....a scarico tributi.

no pensavo di inserivrvi altre lalnce una dentro altra con le prossime costruzioni.




saluti marco

DECORAZIONI FIANCATA VASCELLO.

sicuramente non ci provo neppure a ricreare le decorazioni barocche che vedo nel mio disegno o da esempi simili in iternet.



purtroppo ho solo questa vita e vorrei finire il lavoro per poter ancora fare altri modelli.

richiedendo di nuovo scusa   ai "puristi" del forum modeli navali,
cerco di creare qualcosa che abbia almeno un podi riferimento.


provo a mettere dei disegni piu semplici su cui ritagliare dal cartoncino delle decorazioni " fantasiose" per decorare la fiancata.


inizio con provare a vedere colori di bordini che mi separino i colori principali dela fiancata







dopo alcune prove anche per evitare troppi colori,
decido per quanto sotto.


i "rosoni" dei portelli cannoni del ponte superiore e tutte le decorazioni,
dopo averli verniciati li decoro semplicemente con una biro.













e cosi via -..........










di piu non metto altrimenti, affonda per il sovrapeso del cartoncini.....

Te possono acciaccatte hai le mani d'oro ma non capisco la struttura e fuori da ogni canone
