primo veliero, Yacht del baltico - scotland -

seguendo il consiglio che mi avete dato prima di cimentarmi con il Bounty o la santissima Trinidad (essendo a livello zero come esperienza ) ho acquistato la scatola di montaggio di questa piccola  imbarcazione . scala 1: 64 dimensioni 430 mm per 415 mm per 190 mm marca corel s.r.l . vorrei perciò informarvi del primo passo del mio "work in progress" vale a dire..... l'ho comprato

ok Massimo bella scelta la Scotland e' veramente molto carina vedrai che ti dara' molte soddisfazioni.
saluti
Geppo

gente, sono già "nei fastidi" prima ancora di iniziare. le istruzioni recitano... incollare il listello 12 sulla linea della chiglia.. ma, mentre le ordinate sono numerate con dell inchiostro blu i (numerosissimi ) listelli non hanno nessuna numerazione , come caspita trovo il listello nr. 12 ? mi permetto di importunarvi con questa domanda anche perché so che provocherà una bella risata tra voi esperti

Ciao Massimo.
Dovresti avere una legenda che ti spiega al punto 12 la sezione del listello ed eventualmente la lunghezza. Ovviamente dovrai cercartelo da solo nel "fascio" di listelli della scatola

il listello n 12 dovrebbe essere un quadrello che va posizionato sotto la ghiglia e ha lo spessore della ghiglia stessa.In poche parole fa da cornice alla ghiglia

gil hardy ha scritto:gente, sono già "nei fastidi" prima ancora di iniziare.

gil hardy ha scritto:...anche perché so che provocherà una bella risata tra voi esperti.

Una bella risata no, ma un sorriso certamente si, perché come ti dicevo, il modellismo ha ben poco a vedere con la falegnameria, ed è ben diverso dal costruire un mobile, un tavolo o una sedia.

Segui il consiglio di Geppo, che ha fatto lo Scotland, non puoi sbagliare, il listello sarà senz'altro un quadrello diverso dagli altri, con la stessa larghezza del spessore della chiglia e più grosso degli altri.

grazie per le risposte, questa sera cerco il listello adatto e vedo anche come si inseriscono le fotografie sul forum.

un piccolo OT per provare a inserire delle foto e valutare di quanto vanno ridimensionate.
approfitto per mostrarvi che lo Scotland (se riesco a finirlo) sarebbe la mia 3° imbarcazione e una foto dell'avv. (mia moglie)

Cavolo! Complimenti! Molto belli i kajak. Bravissimo.

Perfetto l'inserimento delle foto, e approfitto per ricordare di non postare più di 5 immagini per ogni post, oppure se si deve postare oltre le 5 immagini, racchiuderle dentro lo spoiler altrimenti appesantiscono l'apertura delle pagine.

Seguirò con interesse il tuo Scotland.

ancora dubbi prima di iniziare.
1) la chiglia è "imbarcata"





e le ordinate sono più gradi rispetto al disegno nelle istruzioni (come si vede dal segno tracciato con la matita )



sono particolari trascurabili o devo correggerli per non ritrovarmi nei problemi più avanti ?
grazie per le risposte

Le istruzioni possono essere state stampate in misure diverse da quelle del modello per ragioni di formato tipografico, controlla le ordinate se la distanza tra incastro ed estremità è uguale, se è diversa mi sa proprio che devi rifarle.

E' opportuno, quando si costruisce un modello, avere uno scaletto. Lo si può comprare ma costa un pochino. Io da sempre uso una bella tavola cm30 per un metro di lunghezza. Sulla stessa, per tutta la lunghezza, sono fissati due listelli cm.1,5x 1,5 e distanziati fra loro in modo da poterci infilare con un piccolo sforzo, la chiglia del modello. E lì resta finchè non ho listellato tutto lo scafo.
Vedrai che se operi in questo modo la chiglia non sarà più curva.
Per quanto riguarda le ordinate forse il disegno è stato riprodotto in una scala diversa rispetto al materiale da montare.Prova a sistemare le ordinate sulla chiglia senza colla e prova a sovrapporre il ponte. Se combacia tutto, procedi pure tranquillo altrimenti vai molto incazzato da chi ti ha venduto il Kit.

per cervotto
la distanza direi che è uguale, ho fatto anche una prova empirica fotocopiando le istruzioni e piegando in 2 il disegno

per gianni
se non chiedo troppo potresti mostrarmi una foto dello "scaletto" (quando puoi ,senza fretta)
avendo a disposizione un banco da falegname pensavo di bloccare la chiglia nella morsa , potrebbe essere una soluzione pratica ?

approfitto per ringraziarvi per le risposte,per ora sono ancora in una fase di studio, anche perché sono inpegnato con una casetta/condominietto per uccellini che mi ha chiesto di realizzare un amico che è stato a barcellona ed è rimasto affascinato dalle forme dell'architetto anton gaudì.
mah.. speriamo che gli piaccia

Questo è il tipo più semplice fatto con assi di bancali, il secondo è quello che la De Agostini forniva con il galeone San Giovanni Battista (che poi è il Livorno, perché il San Giovanni Battista non aveva la terrazza), poi c' è quello snodabile della Amati.

grazie , l'ultima foto mi ha ricordato che da qualche parte dovevo avere una piccola morsa della proxxon che con qualche modifica potrebbe funzionare

Per vedere se le ordinate sono esatte, prendi la larghezza della più larga, quella centrale, sia di quella in legno, sia di quella sul disegno, e controlla sulla scatola del kit che ci dovrebbe essere, assieme alla lunghezza, anche la larghezza e l'altezza, potrebbe darsi che ti abbiano dato le ordinate con un po' di carne in più per giocare con l'angolo di quartabuono.

Hai fatto un'ottima scelta, Massimo! Lo Scotland è un perfetto modello per affinare le tue capacità e per imparare qualcosa di "marinaresco".
Segui con fiducia quanto ti suggeriranno gli amici, chiedi senza timore, innanzi tutto divertiti!
Ti seguirò con attenzione,
Buon Vento,
Laerte

lo Scotland non l'ho ancora iniziato, per il momento mi sono comperato questo attrezzo e per sera dovrei terminare la costruzione di uno scaletto fatto in casa (vi mostrerò le foto)

Sono un modesto anziano pensionato che lavora al massimo con un trapanino altrimenti tutto a mano.
Questo coso che hai comprato, cosa è? Sembra un attrezzo per la cucina.

IGianni Giordano ha scritto:Sono un modesto anziano pensionato che lavora al massimo con un trapanino altrimenti tutto a mano.
Questo coso che hai comprato, cosa è? Sembra un attrezzo per la cucina.

me lo hanno spacciato per "indispensabile". praticamente è simile ad un saldatore a stagno e serve per piegare il listelli

gil hardy ha scritto:

IGianni Giordano ha scritto:Sono un modesto anziano pensionato che lavora al massimo con un trapanino altrimenti tutto a mano.
Questo coso che hai comprato, cosa è? Sembra un attrezzo per la cucina.

me lo hanno spacciato per "indispensabile". praticamente è simile ad un saldatore a stagno e serve per piegare il listelli

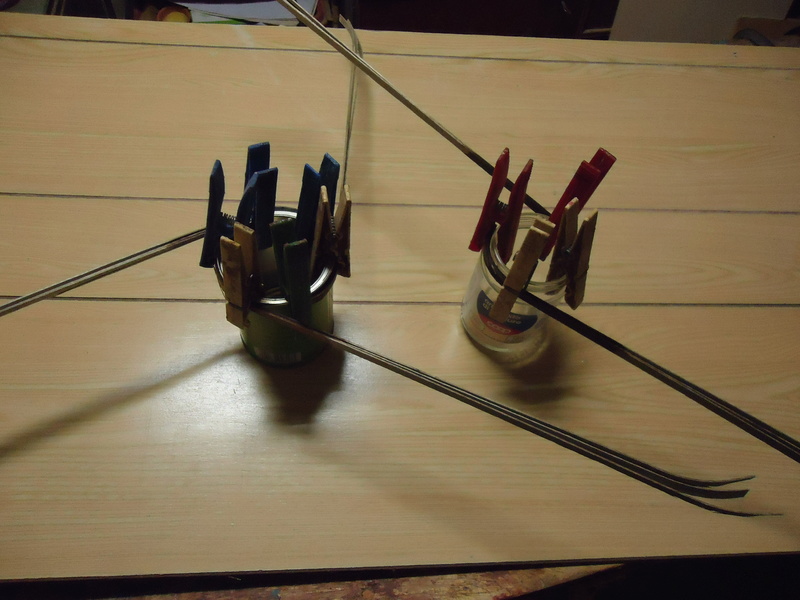

E' "indispensabile" venderlo per lui!! Puoi usare un barattolo con mollette da bucato per tenere in curva i listelli bagnati. Io ho fatto un arnese come in seconda foto, è un poco malandato perché ha più di 40 anni, ma funziona benissimo e di listelli ce ne stanno parecchi.

leggendo i vari argomenti sul forum e su consiglio diretto di cervotto ieri ho preparato uno scaletto partendo da una piccola morsa della proxxon che avevo già



e un listello di rovere 2 x 4 x 80 cm

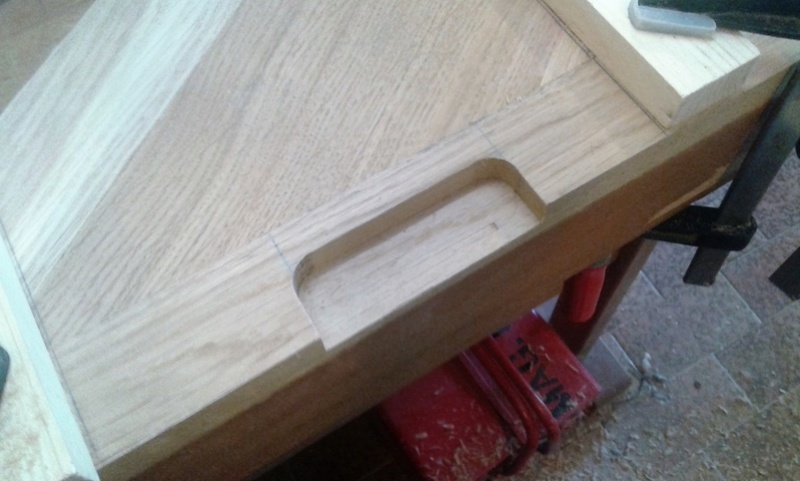

con una fresatrice ho creato gli scassi per incastrare il listello nella morsa



...segue...

ho tagliato il listello in 2 parti uguali da 40 cm.



e ho controllato che andasse bene

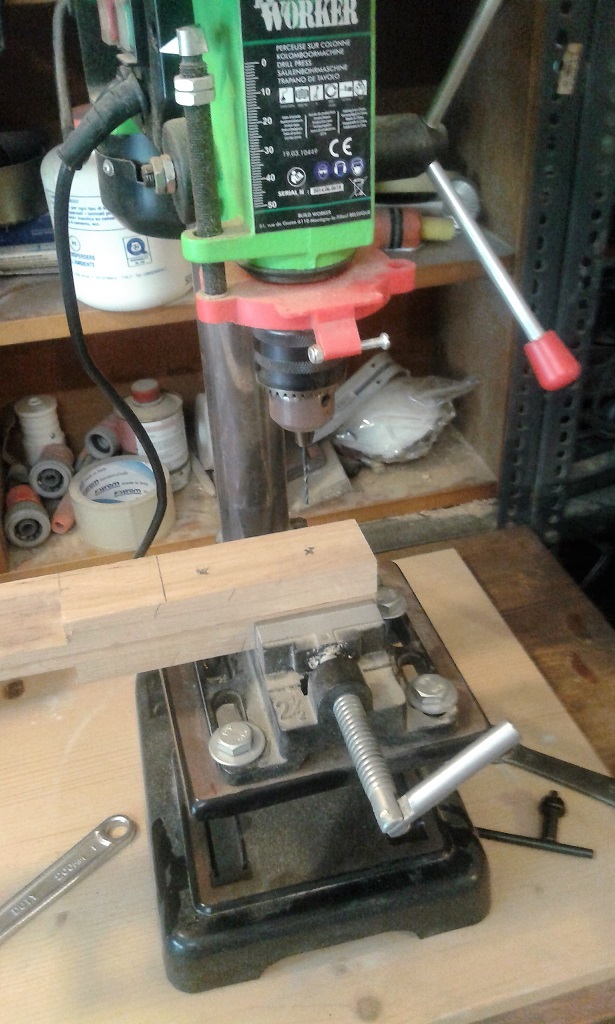

poi ho forato i listelli per far passare i bulloni a galletto e 2 perni in legno che serviranno da guida



un particolare dello scasso per la ranella



...segue...
