Il mio Titanic Amati/Hachette

Ciao a tutti,
volevo postare su questo topic alcune foto sul mio lavoro e cogliere al meglio tutti vostri consigli. Ho a disposizione il kit dell'Amati, la raccolta di Hachette che attualmente si trova in edicola e fotoincisioni della Mini Brass.
In principio ho iniziato ad assemblare lo scafo dell'Amati ma dovo averlo rivestito con le placche in plastcard, non soddisfatto del risultato ho ricominciato il tutto utilizzando i pezzi di Hachette. Ovviamente il nuovo scafo è stato corretto secondo le ordinate di Beveridge; (è stato proprio questo a farmi ricominciare...).

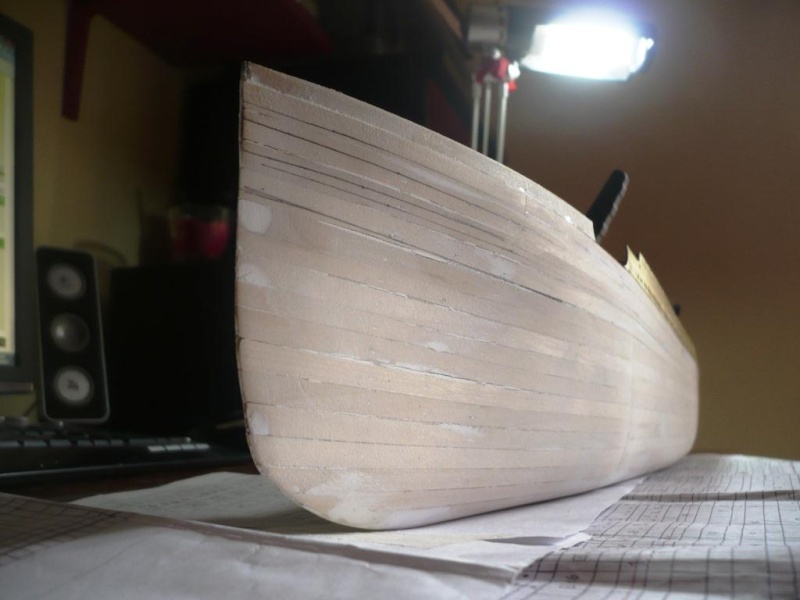

Per quanto riguarda la posa dei listelli sulle ordinate, non ho seguito lo schema suggerito da Hachette. Ho diviso lo scafo in tre sezioni (prua, centro e poppa). Nella parte centrale ho inserito alcuni listelli dell'Amati che mi erano avanzati lunghi circa 50cm, mentre a poppa e prua ho utilizzato quelli di Hachette. Così facendo penso di aver semplificato gran parte del lavoro utilizzando anche listelli a mio avviso migliori rispetto Hachette.

Seguendo i vostri consigli e i disegne messi a disposizione da Delux si comincia con il lavoro più duro. Portare i modelli creati in progetti su modello 3D...un lavoro Titanico...

Per la posa delle placche ho cercato di inventermi una linea guida che mi aiutasse a posizionarle abbastanza dritte. In poppa è un casino io ho stampato un disegno dalle giuste dimensioni e da li ho ricavato le sagome. Per tracciare le linee curve mi sono aiutato con i listelli in legno, del secondo fasciame di Hachette.Hanno la giusta curvatura e divento dei righelli perfetti.
Per la parte centrale è più semplice, con un listello di 3mm (almeno in quella sezione perchè poi le misure variano)due spilli e crei un binario dove far incastrare le piastre (bisogna fare attenzione a dove le piastre iniziano a stringersi tipo in prua).
forse dalla foto si capisce meglio:

MITTICOOO!!!!!!!!!!!!

Sei velocissimo, e le piastre disegnate a matita sulla poppa sono perfette,
Bravissimo, questo lavoro è molto meglio del precedente!!!

Grazie Delux, mi fa piacere che ti piaccia. Non sarà mai perfetto come il tuo lavoro, ma sto imparando dalle tue lezioni...eheheh

Complimenti anche da parte mia!!! Mi sembra che tu sia partito alla grande, e sicuramente col piede giusto...
Finalmente un altro cantiere da tenere sotto stretta osservazione ( senza nulla togliere agli altri, ovviamente ), almeno riguardo la placcatura dello scafo, che è sicuramente una parte fondamentale e molto difficile del modello...
Bravo e, mi raccomando, non fermarti fino alla fine dello scafo...
Un'ultima cosa: sarebbero molto gradite anche da parte tua, come a suo tempo fece Delux, delle spiegazioni più dettagliate sul procedimento, tipo materiali utilizzati, difficoltà incontrate, consigli per chi deve ancora iniziare e dritte varie: per esempio, tanto per cominciare, che spessore di plasticard hai usato? Che colla e come l'hai stesa, visto lo spessore sottile? Che accorgimenti usi per non far sbordare la colla dalle piastre, soprattutto sui sormonti tra le piastre, dove la piastra che sormonta deve sia sollevarsi sia stare aderente a quella sotto, etc. etc.
Intanto grazie e complimenti ancora.
Ciao

Grazie Biancosqualo per i complimenti....
Premetto che sto seguendo il cantiere di Delux quindi gran parte delle conoscenze messe in atto le ho apprese da lui.
La messa in posa delle piastre è sicuramente la parte più laboriosa del modello (mai fatto una cosa del genere). Tuttavia avendo già fatto un primo modello Amati e ora messo da parte, questo mi ha aiutato tantissimo nell' esperienza cioè, capire il procedimento e intervenire sugli errori commessi. Importante è capire il procedimento adottando un proprio metodo di costruzione. Per esempio (cosa che prima non ho fatto), è quello di posizionare un listello della giusta misura tra una placca e un'altra (ho messo una foto).
Il plasticard è di 0,25 e ogni piastra è sovrapposta l'una sull'altra di circa mezzo millimetro (li metto ad occhio).
Sulle prime placche in alto ho cercato di simulare i rivetti punzecchiando con un chiodo il plastcard (mi piace l'effetto e sul topic di Delux avevo pubblicato qualcosa a riguardo).
Infine la colla è del tipo cianoaacrilica a rapida essiccazione; "Fix it!" me l'ha consigliata il negoziante. In genere apllico una piccola quantità di colla sulla piastra e col beccuccio stesso la splalmo. Se dovesse esserci una quantità maggiore di colla, basta farla assorbire su un fazzoletto di carta. Qualche sbavatura sul modello può capitare ma con un bisturi o lametta si gratta e viene via.
Spero di essere stato chiaro ma per qualsiasi altra info basta chiedere.

Colgo l'occasione per farvi vedere la differenza tra i modelli.

BEllo complimenti!! ma stai costruendo due modelli?

Ciao a tutti e scusate l'intromissione...visto che voi state lavorando a questo modello vorrei porvi una domanda: ho trovato una persona che mi cederebbe tutta la raccolta del Titanic Amati/Achette per la modica somma di 50 euro...credo sia un affarone considerando il costo dell'intera opera di 130 uscite...che ne dite? Come opera è abbastanza valida? Grazie e scusate ancora per l'intromissione...

Mi sono dimenticato della cosa più importante...COMPLIMENTI per il modello, davvero un ottimo lavoro!!!

Caro ACHERON,
sarebbe un affarone anche per 500, figuriamoci per 50, praticamente è come se te la regalasse...beato te!
Per SMIUF81:
intanto approfitto per complimentarmi ancora; il lavoro, anche per quello che si può vedere sulle ultime due foto, è davvero notevole...DELUX ha davvero fatto un'ottima scuola!!!
Una domanda ancora l'avrei: potresti postare qualche foto ravvicinata per apprezzare i tentativi di riprodurre i rivetti sulle lastre?

...tra l'altro, dal confronto tra i due scafi, prima e dopo la modifica alle ordinate di prua, si può davvero apprezzare l'errore madornale, inqualificabile, inacettabile, inguardabile che Hachette ha continuato a fare anche con la versione 2011 attualmente in edicola, un errore che sarebbe stato facilissimo correggere...

bianco64squalo ha scritto:Caro ACHERON,
sarebbe un affarone anche per 500, figuriamoci per 50, praticamente è come se te la regalasse...beato te!

Caro Biancosqualo, grazie 1000 per la risposta...immaginavo fosse un affare ma volevo averne conferma... Allora lo compro e poi, quando aprirò il cantiere, prenderò gli spunti e i suggerimenti dai vostri WiP...

lorenzo r.m.s. ha scritto:BEllo complimenti!! ma stai costruendo due modelli?

No, quello in basso l'ho messo da parte perchè c'erano troppi errori...ho messo a confronto i due modelli per paragone.

bianco64squalo ha scritto:Caro ACHERON,
sarebbe un affarone anche per 500, figuriamoci per 50, praticamente è come se te la regalasse...beato te!
Per SMIUF81:
intanto approfitto per complimentarmi ancora; il lavoro, anche per quello che si può vedere sulle ultime due foto, è davvero notevole...DELUX ha davvero fatto un'ottima scuola!!!
Una domanda ancora l'avrei: potresti postare qualche foto ravvicinata per apprezzare i tentativi di riprodurre i rivetti sulle lastre?

Se hai un pò di pazienza prima di postare la foto, volevo finire di fare anche le placche sulle murate superiori e le giunzioni, anche queste vanno rivettate.
Tra l'altro devo decidere se usare il plasticard da 0,25 o da 0,13. Con il primo temo che vengano troppo spesse perchè i rivetti deformano un pò lo spessore. Con lo 0,13 non so se vengono i rivetti perchè troppo fino. Ancora non ho provato quindi vedremo...

Acheron ha scritto:

bianco64squalo ha scritto:Caro ACHERON,
sarebbe un affarone anche per 500, figuriamoci per 50, praticamente è come se te la regalasse...beato te!

Caro Biancosqualo, grazie 1000 per la risposta...immaginavo fosse un affare ma volevo averne conferma... Allora lo compro e poi, quando aprirò il cantiere, prenderò gli spunti e i suggerimenti dai vostri WiP...

Confermo quello che dice Biancosqualo è praticamente un regalo...anzi se dovessi ripensarci qui c'è un'altro acquirente!!!!scherzo e grazie dei complimenti...

Volevo aprire una parentesi sulle placche di prua.
Guardando sul libro di Beveridgige ho notato uno schema che raffigura le placche di prua che seguono un andamento diverso verso il basso dello scafo.Postouna foto cosìsi capisce meglio. Ho evidenziato in rosso le placche:


Su un'altro schema invece, le placche hanno un andamento diverso cioè verso l'alto:



A tal proposito non capisco cosa bisogna fare?!!!!
Voi che dite?

Quello sopra, è come la cartina del mondo, quella ovale, serve per farti vedere il disegno non condizionato dalla curvatura, quello sotto è come se lo vedi in fotografia, quindi le placche sotto curvate le vedi diverse da come sono nella realtà.

X Delux
Quindi sul modello le placche vanno verso l'alto ho capito bene? Quello è solo un disegno progettuale?
In poche parole seguo sempre i tuoi disegni in cad così non mi sbaglio;
anche tu hai fatto così?

Ultimo aggiornamento sulla posa delle placche. Mancano altre due strisce e completo i lati dello scafo. Poi si passa alla chiglia...



Piccolo particolare...ho fatto le 2 griglie poste lungola linea di gallegiamento.Ho usato delle fotoincisioni di ringhiere del mio titanic in scala 1/350, incrociate l'una su l'altra.Per evitare il rigonfiamento di spessore ho forato un rettangolo sullo scafo. L'effetto è molto carino purtoppo la foto non rende molto:

bellissimo dettaglio

Ottimo Smiuf,
Solo una cosa se fai ancora in tempo, quella griglia non va a filo, ma va più interna, diciamo sulla nostra scala circa 1 mm.
Poi la devi incollare su una superficie chiusa, era più un portellone che una griglia.

P.S. grazie per quelle cose

DELUX ha scritto:Ottimo Smiuf,
Solo una cosa se fai ancora in tempo, quella griglia non va a filo, ma va più interna, diciamo sulla nostra scala circa 1 mm.
Poi la devi incollare su una superficie chiusa, era più un portellone che una griglia.

P.S. grazie per quelle cose

Grazie dell'informazione...provvederò a correggere la cosa.
Se ti posso essere di aiuto chiedi pure. Per esempio se stai lavorando sui fumaioli ho degli schemi e foto...se ti servono te li mando.

Ciao SMIUF81,
complimenti per il tuo modello, in particolare la placcatura dello scafo, che sta venendo davvero bene...
Riguardo i fumaioli, penso che se hai del materiale utile potresti condividerlo con tutti, quindi avanti con foto e allegati...
Ciao.
Filippo
