Il nuovo cantiere: AVVISO DI I° CLASSE A RUOTE "ESPLORATORE"

Ciao a tutti
intanto ringrazio eta beta,
x henry morgan, le palette vanno proprio così montate, la flangia interna và all'interno della ruota (quella più piccola), invece la flangia più grande và all'esterno perchè oltre al fissaggio alla ruota essa viene comandata dall'eccentrico per fare il movimento durante la rotazione, cioè si inclina leggermente.
Ora vi posto le ultime foto riguardanti alla ruote

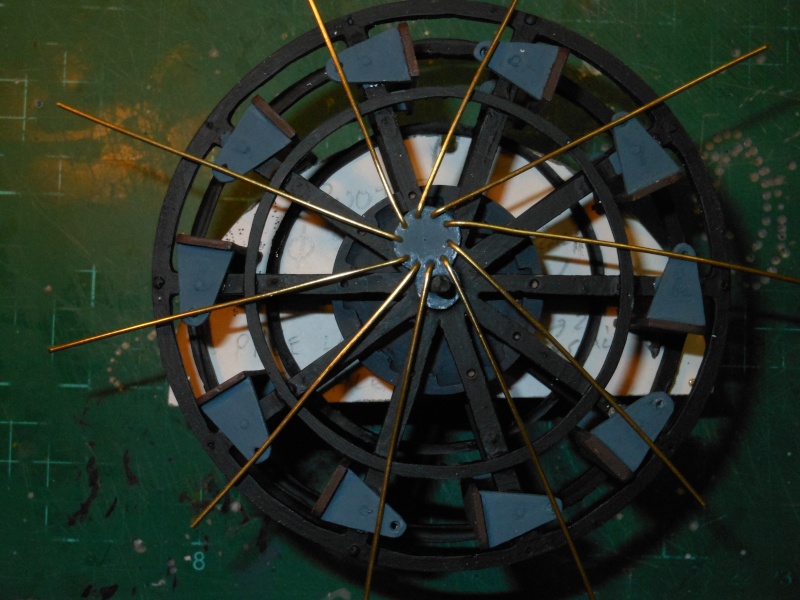

Inizio montaggio tiranti, dato che le ruote saranno fisse, l'eccentrico e montato sulla ruota invece di essere montato su un'altro assale, per poter far vedere come erano montati i tiranti che muovevano le pale

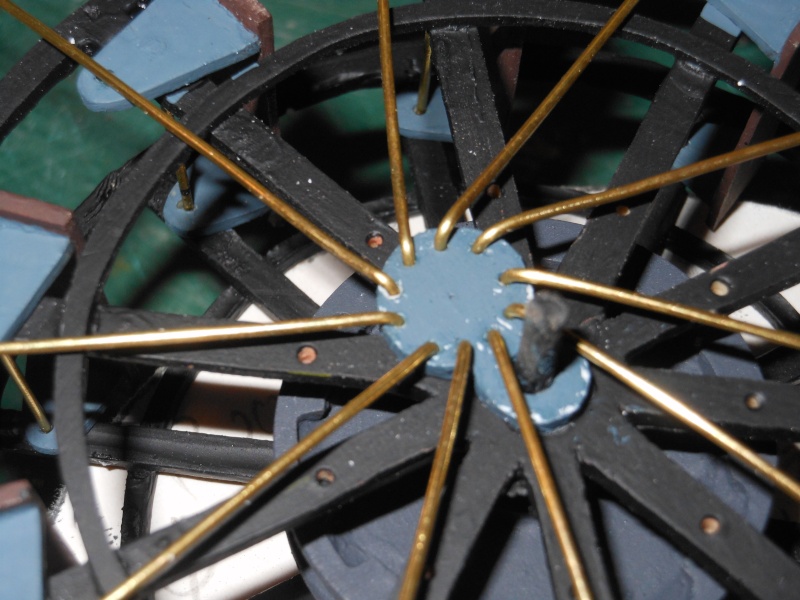

Sempre l'eccentrico con la partenza dei tiranti


Ruota terminata e con la colorazione finita, adesso devo solo fare qualche ritocco di sbavature di colore


Queste sono le 2 ruote finite, una con le pale rivolte a sinistra e una rivolte a destra

Con queste foto finalmente le ruote sono finite, ma che lavoraccio.

A voi i comme ti e consigli, alla prox

Buon modellismo

Ciao Silvano!
Innanzitutto ti faccio tanti auguri, anche se in ritardo, purtroppo debbo fare un osservazione alle ruote.
Se non sbaglio i tiranti che comandano le pale debbono essere tutti della stessa lunghezza , infatti in base al eccentrico cosi giravano le pale entrando in acqua.
Se non sbaglio i tiranti dalla parte del eccentrico sono piu corti, e non penso sia corretto.
Ora se tutto il lavoro va coperto puo anche andare ma se tutto il meccanismo e a vista allora penso che dovresti correggerle.
Scusami per questa precisazione ma mi e saltata al occhio.
Ciao sal.

Ciao Salvatore
ricambio gli Auguri, per quanto riguarda i tiranti lo so che sono tutti lunghi uguali, infatti l'eccentrico e montato su un'altro assale e le pale si muovono in modo che esse entrano in acqua con più forza, ma dato che le mie ruote saranno fisse e per più della metà della ruota sarà coperta e si vedranno quasi solo quelli più lunghi li ho fatti in questo modo che mi hanno anche aiutato per il parallelismo della ruota stessa.
Non devi scusarti di nulla, ci mancherebbe, anche perchè mi aspettavo questa domanda ehehehehehh poi se non vorrei critiche o consigli non sarei qui a postare le varie operazioni del mio cantiere.

Alla prox, ciao a tutti

bel lavoro silvano...alla fine hai tirato fuori un lavoro con "le pale"

Silvano, hai tirato fuori 2 gran pezzi, immagino che sia stato un bel lavoraccio ma il risultato parla da sè... Davvero bravo

Ciao a tutti
dopo tanto tempo rieccomi, ringrazio per i complimenti henry morgan ed eta_beta, devo confermare che fare queste 2 ruote e stato un lavoraccio, ma visto il risultato sono molto soddisfatto, anche se avrei voluto farle mobili ma una volta finita andrà a riposare dentro una teca e allora che le ruote sia fisse o mobili non si sarebbero notate, perciò ruote fisse e finte bielle (tiranti).
Ora vi posto alcune delle foto dell'avanzamento del cantiere


Vista d'assieme della passerella e le 2 piattaforme che andranno poste sui tamburi


Piattaforma che andrà sul tamburo


Vista della passerella


Vista dei mancorrenti


Tutti in fila per uno

Per ora mi fermo qui, a voi commenti e consigli sembre ben accetti.
Alla prox e buon modellismo a tutti

ciao silvano,immagino quanto ti abbia impegnato questo passagggio,con il filo tutt'intero che passa nei mancorrenti,complimenti,ma adesso aspetto di vederlo in opera.

Ciao Silvano complimenti per l'avanzamento dei lavori però se mi è concesso più che mettere tutto il filo intero avrei usato dell'ottone crudo che rimane più rigido e dritto e allo stesso tempo avrei fatto tutti pezzi e negli angoli una goccia di stagno così andavi anche a chiudere il mezzo foro del candeliere che rimaneva aperto . Scusa non me ne volere è solo il mio pensiero buon lavoro Birba

Ciao a tutti
grazie dei complimenti, fanno sempre piacere,
.... birba, per quanto riguarda al filo delle ringhiere, anche su suggerimento di altri modellisti, ho smontato il tutto e dopo aver ripulito i candellieri ho rifatto il tutto, da come si vede dalle foto seguenti, a me piacciono più così ......e a voi????


Ringhiere smontate e rifatte


Vista dall'alto senza quelle curve agli angoli


Altra vista prima della fase di saldatura


Fase di saldatura finito e prima mano di colore


Plancia finita, solo da dare mano finale di colore.

Per ora mi fermo qui a voi la parola.
Buona domenica e buon modellismo a tutti.
Alla prox

Mi auguro di non essere io la tua spina nel fianco scusami se mi sono permesso ,però vedo che i miglioramenti si notino e come si notano molto belle complimenti . Buona Domenica Birba

Ciao a tutti e buona domenica
tranquillo birba, non sei tu la mia spina, ma anzi mi siete molto di aiuto con i vostri consigli e suggerimenti è questo mi permette di fare un modello in autocostruito (il mio primo modello autocostruito) il meglio possibile.

Per ora vi saluto alla prox

Ciao Silvano,

complimenti, sta venendo un ottimo lavoro. Ma è l'avviso a ruote esploratore dell'Ammiraglio Gai?

bravo silvano...effettivamente birba ha visto bene,adesso sono molto meglio.complimenti.

A ri-ciao a tutti
grazie dei complimenti, fanno sempre piacere e invogliano ad andare avanti e cercando di fare sempre meglio.
Ciao "bravo tango" hai ragione e l'Esploratore del Gai. Magari quando l'avrò finito, se riuscirò ad avere il suo indirizzo o e-mail, le manderò le foto, anche perchè mi sembra che in giro non ci siano molti che stiano facendo questo modello. Visto che ho seguito il tuo consiglio di tanto tanto tempo fà.
Sai Henry avevo già voglia di modificare le ringhiere poi con il consiglio di Birba mi sono convinto del tutto.

Buona serata alla prox

traippo ha scritto:A ri-ciao a tutti
grazie dei complimenti, fanno sempre piacere e invogliano ad andare avanti e cercando di fare sempre meglio.
Ciao "bravo tango" hai ragione e l'Esploratore del Gai. Magari quando l'avrò finito, se riuscirò ad avere il suo indirizzo o e-mail, le manderò le foto, anche perchè mi sembra che in giro non ci siano molti che stiano facendo questo modello. Visto che ho seguito il tuo consiglio di tanto tanto tempo fà.
Sai Henry avevo già voglia di modificare le ringhiere poi con il consiglio di Birba mi sono convinto del tutto.

Buona serata alla prox

ciao Silvano,

alla veneranda età di 87 anni non ha un indirizzo email si limita ad usare il computer soltanto per redigere i suoi studi e ricerche per l'archivio storico della marina, per le foto inviale pure alla mia email che poi le faccio vedere io all'Ammiraglio. Sai lui ci tiene a sapere se i suoi progetti poi sono stati adeguati alle costruzioni, in quanto lui non li ha mai realizzati, ed apprezzerebbe molto sapere se ci sono dei difetti.
Xxxxx@xxxxxxxxx

Un salutone, Pietro


Edit: Pietro, i contatti personali solo tramite MP.

Admin

Ciao a tutti
nella pausa di festa del cantiere, ho fatto shopping, ora vi posto i miei acquisti:

Spoiler:

Ora si comincia a consumare colore e carta per fare esperienza e poi cominciare a fare sul serio sui modelli.
Spero di aver fatto dei buoni acquisti
A voi critiche e consigli

Buon modellismo a tutti

Silvano,
mi dispiace non averti incontrato ad Euroma,
mi sarebbe piaciuto scambiare quattro chiacchiere anche con te.

Mi piace il lavoro che stai facendo,
le ringhiere come giustamente ti è stato consigliato sono molto meglio
in questa ultima versione.

Le ruote sono molto belle anche se io consumerei ancora del tempo
per uniformare la lunghezza delle bielle.
E' vero che una volta montate si vede poco però tieni conto che proprio per effetto
dell'eccentrico il passo delle pale è variabile quindi si dovrebbe vedere la divesa
inclinazione delle pale stesse che devo dire, secondo me, è un bel vedere.

Sono questi dettagli che fanno la differenza, sempre secondo me ovviamente,
stai facendo un bel lavoro ed a mio avviso questo "Esploratore" se lo merita.
Buon proseguimento.

marco

Marco, si sentiva la tua mancanza e la mancanza della tua competenza

Paolo

Complimenti vivissimi per il modello e anche per gli acquisti, aeropenna fantastica, doppia azione a gravità, scelta ottima!

Sera a tutti
grazie dei complimenti sia per il modello che per gli acquisti, anche grazie ai consigli datomi da altri amici.
x Marco, anche a me è spiaciuto non fare 4 chiacchere con te, per quanto riguarda alle ruote ormai non posso fare più nulla perchè le ruote sono incollate ai copriruota e anche le pale sono a loro volta incollate (con cianoacrilicato), dovrei rifare tutto sia ruote che copriruota, però prometto che la prossima volta farò tutto come di deve magari con le pale funzionanti veramente.
x Grupnav28, grazie dei complimenti, ho seguito i consigli che ho ricevuto da altri modellisti più esperti in aerografia.

Per ora Buona notte e a domani

Consiglio spassionato...se ti trovi bene con l'aerografo, compra un set di guarnizioni, una duse e uno spillo di ricambio e mettili da parte, quando il modello è in produzione costano relativamente poco, se viene sostituito da un nuovo modello o diventano introvabili o costano uno sproposito...per la serie non vale la pena sostituire la duse compro l'aerografo nuovo...sotto il pulsante della doppia azione per esempio dovrebbe esserci un cilindretto di rame con una guarnizione all'interno, dentro questo cilindro scorre lo "spillo", i diluenti che usi per pulire l'aerografo dopo l'utilizzo consumano il rame (dipende dalla frequenza con cui lo utilizzi ovviamente, e dal tipo di colori, io in un paio di anni lo faccio fuori) e lo spillo non aderisce più bene, quindi o si blocca o il flusso non è uniforme...in parole povere se spendi altri 30 - 50 euro oggi raddoppi la vita di un aerografo che magari ne costa 180.
Come consiglio di "utilizzo" posso dirti dopo il lavaggio col diluente (non so che tipo di colori intendi usare) fai un altro lavaggio con diluente tamiya, senza asciugare, è oleoso, protegge l'interno e non danneggia le guarnizioni...segreti "rubati" ad un modellista che fa mezzi ed aerei da 35 anni...

Ciao a tutti
Grupnav28 ti ringrazio per i consigli, per quanto riguarda ai colori che uso e che userò saranno i Tamiya come anche il suo diluente, inoltre uso l'acqua demineralizzata sia per allungare i colori che per lavare l'aerografo.
Per quanto riguarda i ricambi come mi consigli avevo già intenzione in futuro di prenderne alcuni, quelli più delicati.

Buon modellismo e tanta segatura o polvere

Alla prox

Ciao a tutti
rieccomi di nuovo qui, sono passati un pò di giorni ma i lavori sono ripresi e ho finito di attaccare le piastrine (circa 1850) ora devo solo pulirle e lucidarle e fare qualche ritocco.
Dopo che avrò finito di sistemare l'opera viva la maschero e comincerò a rifinire e finire il resto dello scafo in modo che potrò cominciare a lavorare sul ponte.
Queste sono le ultime foto a voi consigli e critiche


Poppa finita, ma che fatica a fare il giro di poppa


Parte centrale, visto che ho letto che la chiglia era in legno senza rivestimento, per evitare che in caso di collisione con il fondo tutto il rivestimento non si deformasse, voi che dite la lascio così o la rivesto????


Lo scafo in tutta la sua lunghezza e finito di rivestire


Tiranti per i supporti ruote, con prima mano di primer


Sempre loro i tiranti, da montare dopo aver dato il colore nero opaco e terminato di colorare lo scafo.

Buona settimana e buon modellismo

Miiiii!!! Che lavorone Silvano! Certosino a dir poco. Molto bello a vedersi, quindi il gioco è valso la candela.

Complimenti.

Ciao Silvano, davvero un lavoraccio ma venuto molto bene a mio avviso. Una domanda la chiglia non viene rivestita?

Paolo
