Ciao a tutti,
per questo week end ho lasciato a riposo la Blue Shadow e mi son dedicato alla costruzione di una commettitrice. Vi posto il risultato...
Premessa
Durante le vacanze sono andato alla ricerca del lego di quando ero piccolo. Tralasciando il fatto che giocarci adesso è ancora più divertente di allora il risultato non è stato malvagio e mi ha convinto a procedere alla costruzione in legno.
Macchine fissa e mobile
Grazie ai vari topic presenti sul forum non ho avuto problemi di progettazione. Ho fatto un copia/incolla del design di quella di gianpiero ricci (mai riuscirò a sdebitarmi) recuperando gli ingranaggi nello stesso negozio.
Per il momento l'alimentazione è a batteria e manca ancora il doppio deviatore per invertire il senso di rotazione (adesso inverto solo le polarità).
Contrapeso

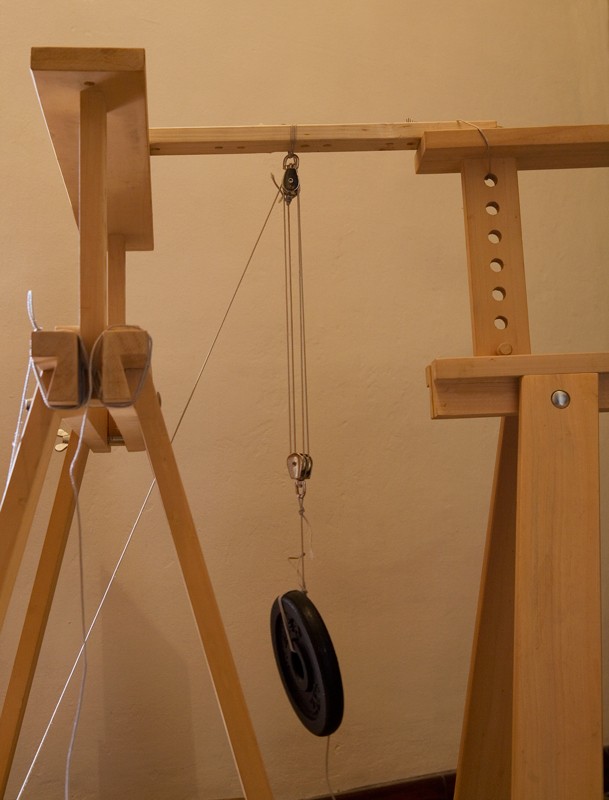

Inizialmente ho sperimentato l'uso di un paranco (in foto) con demoltiplicazione 4. Lo scopo era di avere, a fronte di una corsa verticale ridotta, una corsa lunga del carrello. In questo caso, con circa 60cm in altezza si può avere una disponibilità orizzontale di oltre 2m (il carrello si muoveva sul pavimento). Lo svantaggio è che il contrappeso dev'essere 4 volte più pesante (però la ghisa costa poco ed ho trovato il modo di utilizzare i pesi da palestra). Lo svantaggio maggiore è dato dagli attriti delle carrucole che rendono il movimento poco fluido (forse servirebbero montate su cuscinetti).
Questa sera ho provato il piano inclinato. Ottima soluzione, la preferisco. Per avere la giusta tensione sui tre fili ho inclinato anche la macchina fissa dello stesso angolo del piano posizionandola su di un tavolo.
Veniamo ora ai risultatu...
Macchina del lego:
Cavo piano fatto con 3 fili di refe da 0,5mm e 3 fili di cotone 16 (diametro 0,75mm).
Cavo torticcio fatto con 3 fili di cotone 16
Questo è invece il cavo piano fatto con 3 fili di cotone da 16, primo risultato della nuova macchina. Questa sera ho prodotto cavi piani lunghi 4m con refe 0,5mm, cotone 16 e cotone 25 (diametro 0,60mm) e direi che la macchina si comporta bene.
Veniamo alla domanda...
Vorrei provare a colorare i cavi di cotone. Ho letto in un topic dei colori super iride, ma supermercati ed internet non mi son stati utili nella ricerca. Sapete dove si possono reperire, oppure dove trovare dei validi sostituti?
Direi che vi ho annoiato a sufficienza.
ciao
Piero
per questo week end ho lasciato a riposo la Blue Shadow e mi son dedicato alla costruzione di una commettitrice. Vi posto il risultato...
Premessa
Durante le vacanze sono andato alla ricerca del lego di quando ero piccolo. Tralasciando il fatto che giocarci adesso è ancora più divertente di allora il risultato non è stato malvagio e mi ha convinto a procedere alla costruzione in legno.
Macchine fissa e mobile
Grazie ai vari topic presenti sul forum non ho avuto problemi di progettazione. Ho fatto un copia/incolla del design di quella di gianpiero ricci (mai riuscirò a sdebitarmi) recuperando gli ingranaggi nello stesso negozio.
Per il momento l'alimentazione è a batteria e manca ancora il doppio deviatore per invertire il senso di rotazione (adesso inverto solo le polarità).
Contrapeso
Inizialmente ho sperimentato l'uso di un paranco (in foto) con demoltiplicazione 4. Lo scopo era di avere, a fronte di una corsa verticale ridotta, una corsa lunga del carrello. In questo caso, con circa 60cm in altezza si può avere una disponibilità orizzontale di oltre 2m (il carrello si muoveva sul pavimento). Lo svantaggio è che il contrappeso dev'essere 4 volte più pesante (però la ghisa costa poco ed ho trovato il modo di utilizzare i pesi da palestra). Lo svantaggio maggiore è dato dagli attriti delle carrucole che rendono il movimento poco fluido (forse servirebbero montate su cuscinetti).
Questa sera ho provato il piano inclinato. Ottima soluzione, la preferisco. Per avere la giusta tensione sui tre fili ho inclinato anche la macchina fissa dello stesso angolo del piano posizionandola su di un tavolo.
Veniamo ora ai risultatu...
Macchina del lego:
Cavo piano fatto con 3 fili di refe da 0,5mm e 3 fili di cotone 16 (diametro 0,75mm).
Cavo torticcio fatto con 3 fili di cotone 16
Questo è invece il cavo piano fatto con 3 fili di cotone da 16, primo risultato della nuova macchina. Questa sera ho prodotto cavi piani lunghi 4m con refe 0,5mm, cotone 16 e cotone 25 (diametro 0,60mm) e direi che la macchina si comporta bene.
Veniamo alla domanda...
Vorrei provare a colorare i cavi di cotone. Ho letto in un topic dei colori super iride, ma supermercati ed internet non mi son stati utili nella ricerca. Sapete dove si possono reperire, oppure dove trovare dei validi sostituti?
Direi che vi ho annoiato a sufficienza.
ciao
Piero
