H.M.S. Victory da piani costruzione della AMATI

Più che la seconda da scambiare con la quarta a me sembra la terza, facci sapere...

Ciao Marco proverò anche com esuggerisci tu. Grazie.
Maurizio

Maurizio, se sei sicuro dei profili di tutte le ordinate, allora sicuramente si tratta di uno scambio di posizioni: verificale tutte quante con i disegni, probabilmente involontariamentye hai scambiato qualche numero. A occhio, dalla terza foto sembra anche a me che la terza e la quarta siano invertite, ma con i disegni il riscontro è sicuramente più facile; spero tu non le abbia già incollate!!

Si avete ragione... sono ubriaco, intendevo anche io la terza e la quarta ordinata che sono scambiate, non la seconda....

Sorry

Grazie delle vostre consulenze provo a invertire e spero domani di farvi sapere com'è andata. Intanto buona serata.

PS: No le ordinate non sono ancora incollate per più motivi.

1) Il ponte di batteria basso è in 2 pezzi ma non sarebbe
possibile infilarlo incollando le ordinate;

2) Non lo farei prima di essere sicuro che tutto è OK e
quindi anche di un vostro benestare.

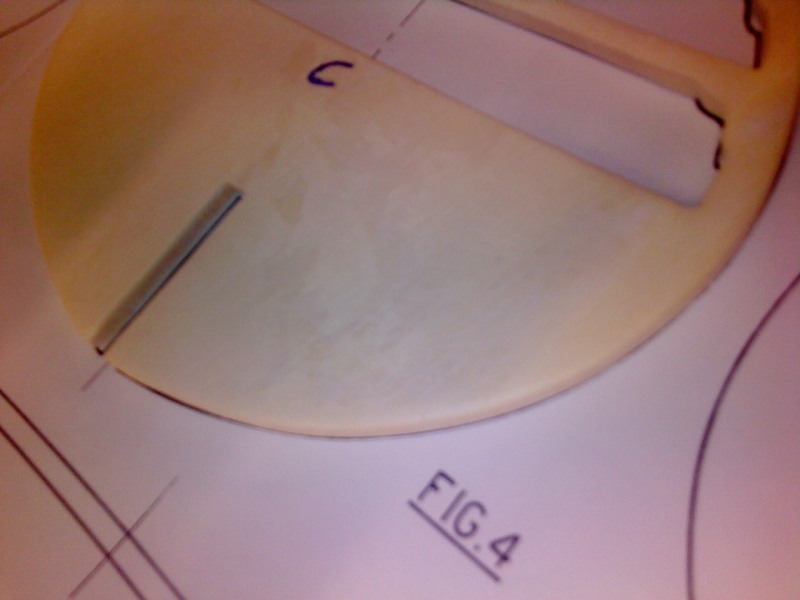

Buongiorno. Ho provato a invertire la terza e quarta ma la situazione peggiora notevolmente quindi escluso inversione delle ordinate. Ho provato anche a sovrapporle ai disegni ma a parte qlc ritocco di carteggio da fare non vedo molte dicrepanze. Allego qlc foto per darvi un'idea. A questo punto immagino che l'unica situazione sia verificare l'andamento con qlc listello. Giusto?
In blu i le zone da carteggiare

TERZA ORDINATA




QUARTA ORDINATA

Ho controllato anche la quinta ordinata





Grazie a tutti

Certo che è proprio strana sta cosa, guardo e riguardo le foto ma quell'ordinata non c'entra proprio niente, errore dei piani...
Allora fai come detto, controlla l'andamento dello scafo poggiando un listello lungo le ordinate, per recuperare lo spessore mancante incolla un listello lungo quell'ordinata e rifai l'angolo di quartabuono. Ti allego una foto dove grosso andrà incollato il listello.

Verissimo, Marco ha pienamente ragione, la cosa e' molto strana. Anche perche' i piani amati, vedendo i miei della Sovrana, sono precisi a riguardo. Segui il suo consiglio per sistemare l'ordinata e vedrai che risolverai il problema.

Alex

Grazie Marco hai ragione e vederla dal vivo è un cazzotto ad un occhio anche per me che sono al primo lavoro. Purtroppo Alex devo dire che i piani non li trovo perfetti rifacendoli al computer mi sono accorto che ripassando solo una parte e poi specchiandola rispetto all'asse le sagome a volte non coincidono e anche quelle dei ponti sbordano rispetto alle ordinate. Grazie per il consiglio.

Buon pomeriggio. Stamattina sono andato a comprare il compensato da 1 mm per i ponti e dei listelli per il provare com'è si presenta la linea. Ho chiesto al negoziante come mi consiglierebbe di partire con il primo listello. Mi ha detto di partire orizzontale in corrispondenza del ponte di coperta.. come nella foto che allego



Ma sia sul manuale di Lusci che in molti post qui non ho mai visto partire così ma piuttosto dal filo del ponte piu basso e non dritto.

Comunque ho provato come ha detto e questo è il risultato. Non considerate le ordinate fuori quadro non sono incollate.







Potete consigliarmi qual'è il modo giusto (se c'è un modo univoco..) e spiegarmi per cortesia quali sono i vantaggi e gli svantaggi delle differenti opinioni?
Grazie.

Ciao Maurizio,
La versione che ti ha dato il negoziante è un po' semplicistica, il problema è che le navi non hanno niente di "dritto" e comunque il fasciame non segue la curva dei ponti (perchè comunque di curva anche in questo caso si tratta).
Non so cosa consigliarti, se cioè seguire una semplificazione visto che già l' hai fatto con i ponti, o se seguire la fedeltà storica.
Però mi sembra di capire che tu non abbia altro fuori dai piani costruttivi, quindi ti posto un' immagine del vascello che spero possa aiutarti.





p.s. l' ho un po' rimpicciolita, ma non molto in modo che sia ben utilizzabile, scusa la qualità non eccelsa.

Ciao Pietro
prima di tutto grazie per la foto e per l'intervento. Si ho i piani e sto leggendo un pò di documentazione moltissimi post e guardando una marea di immagini. Questo è il mio primo lavoro in assoluto. L'approssimazione dei ponti non l'ho fatta io ma è cosi proprio dai piani, manca completamente l'insellatura e fatta eccezione per il ponte di coperta manca anche l'incurvatura trasversale. Non sono molto soddisfatto infatti ma essendo il primo lavoro sono combattuto se continuare con le semplificazioni o buttare tutto e ricominciare.
Grazie ancora cmq. e ciao
Maurizio

Non vorrei essere frainteso, non sto criticando.
Ho seguito il topic e i passaggi che ti hanno portato a questo; anzi apprezzo moltissimo il tuo approccio al modello, le domande che ti poni ecc.
Purtroppo sei incappato nel classico caso in cui la documentazione fa affiorare i limiti del piano costruttivo.
A questo punto cosa fare lo puoi decidere solo tu in base alle tue sensazioni.
Io posso solo esprimere un parere e ti dico che non lo abbandonerei; magari non ti riuscirà benissimo, ma ti servirà per capire la complessità di una nave in legno, magari con l' aiuto di una buona monografia.

pietro bollani ha scritto: ti dico che non lo abbandonerei; magari non ti riuscirà benissimo, ma ti servirà per capire la complessità di una nave in legno, magari con l' aiuto di una buona monografia.

Ho quotato questo passaggio di pietro caro maurizio,perchè fondamentelmente e solitamente non si nasce "Modellisti"....si può avere più o meno talento,questo Si.....ma Modellisti si diventa Modello dopo Modello.

Per cominciare io finirei il Victory,e osserverei nel Modello successivo le pecche ed i difetti dei piani ricco dal esperienza del modello precedente.

Ti assicuro che personalmente mi trovo in "Profondo" Trance difronte al modello che stò realizzando (Non tra i più semplici) ma una Botta sopra una botta sotto....ed aiutato dal esperienza (effettivamente per me non è il primo modello ) stò comunque andando avanti!

Quindi,non buttare Nulla,e magari "sistema" quello che si può sistemare......segui i piani,fino a scafo terminato......dopo di che vediamo come procedere per sovrastrutture ed alberatura

Ciao Rocco

Buongiorno scusate il ritardo dovuto solo a mancanza di tempo.
Vorrei scusarmi con Pietro, il tono dell amia risposta non voleva essere aggressivo. Il fatto è che su molte cose sono un perfezionista e fare le cose con approssimazione mi è contronatura. Ma devo accettare il fatto che sono al primo modello e la perfezione mi porterebbe solo a inoltrarmi in 100.000 problematiche da cui non ne uscirei rischiando di stancarmi. Per cui accetto il vostro consiglio e vado avanti. Grazie sia a te pietro che a te Rocco (seguo in ammirevole silenzio il tuo lavoro.)

Maurizio, guarda che non mi sono offeso, ci mancherebbe... ci vuole ben altro !!
Anzi torno a dire che apprezzo il tuo approccio al modellismo e sono sicuro che il prossimo modello lo farai usando solo i disegni originali !!

Con la determinazione che hai maurizio, non potrà non venire fuori altro che un gran bel modello, soprattutto perchè l'hai fatto tu, l'importante è che ogni dubbio che hai...chiedi senza problemi!

Grazie Marco i tuoi incoraggiamenti e la tua fiducia oltre ai tuoi consigli mi sono di grande aiuto.

Mi dispiace che questo w.e. non ho potuto metterci mano..

e rinnovo i mie ringraziamenti anche a Pietro e giù anche con le critiche aiutano a crescere

Buongiorno finalemnte questo w.e. ho potuto dedicare un pò di tempo al mio cantiere. Prima di incollare le ordinate occorre completare il ponte batteria bassa per cui posto alcune foto della listellatura fatta con listelli di noce 0.5 mm x 3 mm quelli consigliati dal progetto da 4 mm a mio avviso erano un pò fuori scala (1: 100). Ho fatto tutti pezzetti da 5 cm. per simulare la lunghezza delle tavole di 5 metri. Da alcune foto della Victory il disegno si ripete ogni 4 file per cui l'ho eseguito così.









Alcuni modellisti nel negozio in cui mi servo mi hanno consigliato una volta completato e carteggiato di trattarlo con cera di noce e basta senza turapori o laccature varie.
Che ne dite? grazie buona giornata a tutti

Ciao Maurizio,
il trattamento con la cera d' api (di noce sinceramente non l' ho mai sentita) è forse il metodo più antico per preservare il legno ed è ottimo perchè lo mantiene idratato ed elastico.
Unico inconveniente è che ogni tanto andrebbe ripetuto, ma una volta montato lo scafo, non credo potrai più raggiungere il low-deck... Ti consiglierei di valutare questo aspetto.
Per il ponte direi bene, le tavole sono giustamente allineate e di dimensione abbastanza corretta; noto però che non c'è calafattaggio, non importa molto su questo ponte perchè sarà praticamente invisibile, te lo ricordo per quelli alti !

Ciao Pietro grazie per l'intervento.. Probabilmente il signore nel negozio intendeva proprio la cera d'api e devo aver capito male io. Si questo ponte penso non sarebbe necessario neanche listellarlo tutto ma mi serve per pratica. riguardo il calafattaggio ho pensato che se lasciassi dello spazio andrei fuori scala.. se non sbaglio dovrei lasciare qlc decimo di millimetro. C'è un modo per ottenre l'effetto senza andare fuori scala? Proverò a farlo sul ponte superiore e poi se il risultato è buono in coperta. Un saluto

Si Maurizio, di sistemi ce ne sono diversi, essendo una scala relativamente piccola ti consiglierei di "sporcare" i lati dei listelli con una matita; io non uso la matita di grafite, come troverai scritto in molti manuali, ma un pastello, una matita colorata nera o marrone scuro, perchè non mi piace il "luccichio" della grafite.
Comunque credo ci sia un topic apposta sull' argomento, ma non ricordo dove.

Si ora che lo hai menzionato ricordo di averlo letto. Lo cercherò ma l'idea del pastello mi sembra buona penso che ci sia minore il rischio di sporcare anche il resto. Grazie.
Maurizio

maurizio1 ha scritto:

Alcuni modellisti nel negozio in cui mi servo mi hanno consigliato una volta completato e carteggiato di trattarlo con cera di noce e basta senza turapori o laccature varie.
Che ne dite? grazie buona giornata a tutti

Ciao Maurizio
Vedo dalle immagini (potrei sbagliare) che stai fasciando il ponte senza averlo ancora traforato!?!
Dammi conferma<->

Inoltre essendo anche io di Roma,potrei chiederti da quale negozio ti servi?......magari tramite PM per non fare Spaam.

Ciao Rocco
