    giunca cinese

    Condividere
    avatar
    Walkyrja
    Admin
    Admin

    Femminile Acquario Gallo
    Numero di messaggi : 2704
    Data d'iscrizione : 27.10.12
    Età : 59
    Località : Trieste
    Umore : Terribilimente indaffarata

    Re: giunca cinese

    Messaggio Da Walkyrja il Mar 24 Mar 2015, 16:13

    SI, la porto in un primo viaggio inaugurale, perché non è finita, l'ho iscritta fra i W.i.P. ma va beh...

    Grazie per l'augurio, ci si sente la prossima settimana.


    _________________


    Lorenzo De Lorenzi
    Tenente di vascello
    Tenente di vascello

    Maschile Toro Scimmia
    Numero di messaggi : 165
    Data d'iscrizione : 07.02.13
    Età : 61
    Località : Duino (Trieste)

    Re: giunca cinese

    Messaggio Da Lorenzo De Lorenzi il Gio 09 Apr 2015, 08:14

    Un paio di foto per i pochi avanzamenti dall'ultima volta.
    Ho completato la fasciatura esterna, anche la chiglia, e ho ricoperto la parte interna delle murate, dal ponte in su.
    Questo lavoro è stato molto impegnativo, prima ho carteggiato i listelli di tiglio per ridurre il loro spessore a mezzo millimetro, poi ho fresato alcuni listelli di padouk, riducendo anch'essi a solo mezzo millimetro di spessore, dagli originari 1,5 mm. Fresa a 15000 giri al minuti, dita a 1 mm dalla fresa, se finivo in ospedale mi stava anche bene.
    In questo modo, però, ho limitato lo spessore totale della murata a soli 3 mm, che sono già un po' troppi.









    Ho anche iniziato il ponte principale, a partire dalla messa in opera di due falsi ponti sottocoperta, molto più ingranditi rispetto ai piani costruttivi, per evitare che si possa vedere l'interno dello scafo. Ho anche dipinto di nero l'interno, sempre per limitare la visibilità.



    Ho già incollato il ponte principale, in compensato, da ricoprire con listelli di faggio, piuttosto chiari, per contrastare lo scuro del fasciame dello scafo. Speriamo bene col contrasto dei colori.
    Saluti
    Lorenzo
    avatar
    Albatros
    Ammiraglio
    Ammiraglio

    Maschile Gemelli Dragone
    Numero di messaggi : 2815
    Data d'iscrizione : 29.06.09
    Età : 53
    Località : Sant'Angelo Romano
    Umore : ma..... dipende

    Re: giunca cinese

    Messaggio Da Albatros il Gio 09 Apr 2015, 18:53

    Lorenzo De Lorenzi ha scritto:U...... riducendo anch'essi a solo mezzo millimetro di spessore, dagli originari 1,5 mm. Fresa a 15000 giri al minuti, dita a 1 mm dalla fresa, se finivo in ospedale mi stava anche bene.........

    Il lavoro è venuto bene ma hai anche rischiato molto, con questi giocattolini non ci si scherza ed un dito mozzato ti resta a vita.
    Sarebbe stato molto più semplice acquistare dei listelli da 0.5 o un pò di impiallicciatura (dalla quale ricavare i listelli) ottenendo lo stesso risultato con meno rischio.

    Comunque complimenti per il lavoro.

    Mauro

    Lorenzo De Lorenzi
    Tenente di vascello
    Tenente di vascello

    Maschile Toro Scimmia
    Numero di messaggi : 165
    Data d'iscrizione : 07.02.13
    Età : 61
    Località : Duino (Trieste)

    Re: giunca cinese

    Messaggio Da Lorenzo De Lorenzi il Ven 10 Apr 2015, 08:03

    Caro Mauro
    li avrei comprati, ma a Trieste l'unico negozio di modellismo che è rimasto ancora in vita aveva solo quelli di 1,5 mm. Rimesso per impiallacciatura? Non trovi più neanche quello, almeno così mi ha detto uno che di mestiere fa il falegname e io gli ho creduto.

    Nel frattempo ho iniziato la costruzione del ponte principale, quella dovrebbe andar via piuttosto veloce. Settimana prossima avrò altre foto da pubblicare.

    Un cordiale saluto
    Lorenzo
    avatar
    Albatros
    Ammiraglio
    Ammiraglio

    Maschile Gemelli Dragone
    Numero di messaggi : 2815
    Data d'iscrizione : 29.06.09
    Età : 53
    Località : Sant'Angelo Romano
    Umore : ma..... dipende

    Re: giunca cinese

    Messaggio Da Albatros il Sab 11 Apr 2015, 19:52

    Lorenzo De Lorenzi ha scritto:Caro Mauro
    li avrei comprati, ma a Trieste l'unico negozio di modellismo che è rimasto ancora in vita aveva solo quelli di 1,5 mm. Rimesso per impiallacciatura? Non trovi più neanche quello, almeno così mi ha detto uno che di mestiere fa il falegname e io gli ho creduto.

    Nel frattempo ho iniziato la costruzione del ponte principale, quella dovrebbe andar via piuttosto veloce. Settimana prossima avrò altre foto da pubblicare.

    Un cordiale saluto
    Lorenzo

    Si nota che sono anni che non frequento più negozi?
    Una volta almeno i listelli si trovavano..

    Lorenzo De Lorenzi
    Tenente di vascello
    Tenente di vascello

    Maschile Toro Scimmia
    Numero di messaggi : 165
    Data d'iscrizione : 07.02.13
    Età : 61
    Località : Duino (Trieste)

    Re: giunca cinese

    Messaggio Da Lorenzo De Lorenzi il Lun 04 Mag 2015, 08:12

    Buongiorno a tutti
    Ecco qualche aggiornamento sulla mia giunca.
    Ho cominciato la listellatura del ponte, (in realtà è già finita, ma non ho ancora le foto).



    Ho realizzato la cabina presente verso poppa, costruendo le due pareti laterali, ciascuna con due finestre, mentre la parete anteriore era costituita dalla parte sporgente sopra il ponte di una delle ordinate. Su questa parete ho installato una piccola porta. E’ una mia invenzione, sul modello originale erano previste altre due finestre, ma non ci sarebbe stata nessuna via di accesso alla cabina di poppa dal ponte principale.





    Le finestre sono chiuse internamente da una sorta di stuoia che ho “inventato” usando le parti apicali delle canne di palude, l’unico materiale simile a una canna e sufficientemente fino da non causarmi un fuori scala eccessivo. Cosa ve ne pare?.






    A risentirci

    Lorenzo
    avatar
    geppo
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Cancro Dragone
    Numero di messaggi : 696
    Data d'iscrizione : 10.07.12
    Età : 53
    Località : Roma
    Umore : variabile

    Re: giunca cinese

    Messaggio Da geppo il Lun 04 Mag 2015, 08:54

    Ciao Lorenzo hai fatto veramente un ottimo lavoro ma non ho capito perché hai sostituito il baldacchino con una cabina .
    Saluti Geppo

    Lorenzo De Lorenzi
    Tenente di vascello
    Tenente di vascello

    Maschile Toro Scimmia
    Numero di messaggi : 165
    Data d'iscrizione : 07.02.13
    Età : 61
    Località : Duino (Trieste)

    Re: giunca cinese

    Messaggio Da Lorenzo De Lorenzi il Lun 04 Mag 2015, 09:11

    Geppo,
    io ho seguito il progetto, i piani prevedono una cabina. A quale baldacchino fai riferimento?
    Lorenzo
    avatar
    geppo
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Cancro Dragone
    Numero di messaggi : 696
    Data d'iscrizione : 10.07.12
    Età : 53
    Località : Roma
    Umore : variabile

    Re: giunca cinese

    Messaggio Da geppo il Lun 04 Mag 2015, 10:17


    Scusa avevo visto qualche immagine come questa e mi sembrava tipo un porticato piu' che una cabina.

    Lorenzo De Lorenzi
    Tenente di vascello
    Tenente di vascello

    Maschile Toro Scimmia
    Numero di messaggi : 165
    Data d'iscrizione : 07.02.13
    Età : 61
    Località : Duino (Trieste)

    Re: giunca cinese

    Messaggio Da Lorenzo De Lorenzi il Lun 04 Mag 2015, 12:28

    Nessun problema, Geppo.
    Vedendo l'immagine che hai postato mi vien da pensare che o Amati ha modificato nel tempo il progetto e questa è una versione precedente la mia, nella quale hanno un po' ridotto le dimensioni della cabina, oppure chi ha fatto il modello ha lavorato un po' di fantasia.
    Saluti
    Lorenzo
    avatar
    Walkyrja
    Admin
    Admin

    Femminile Acquario Gallo
    Numero di messaggi : 2704
    Data d'iscrizione : 27.10.12
    Età : 59
    Località : Trieste
    Umore : Terribilimente indaffarata

    Re: giunca cinese

    Messaggio Da Walkyrja il Lun 04 Mag 2015, 18:29

    Viene bene, poi le persiane in bambù mi fanno impazzire. cheers


    _________________


    Lorenzo De Lorenzi
    Tenente di vascello
    Tenente di vascello

    Maschile Toro Scimmia
    Numero di messaggi : 165
    Data d'iscrizione : 07.02.13
    Età : 61
    Località : Duino (Trieste)

    Re: giunca cinese

    Messaggio Da Lorenzo De Lorenzi il Mer 06 Mag 2015, 07:39

    Ciao Giulia,
    troppo buona nel tuo giudizio, addirittura impazzire.
    Ho usato lo stesso materiale e la stessa tecnica anche per fare la copertura di una struttura che sarà installata sul ponte. Prima o poi metterò le foto.
    Saluti
    Lorenzo

    Per tutti
    Domanda tecnica. Sul ponte ci sono due aperture per accedere sottocoperta. Hanno un nome specifico, possono essere definite boccaporti?
    Grazie a chiunque mi saprà dire qualcosa.
    Lorenzo

    Lorenzo De Lorenzi
    Tenente di vascello
    Tenente di vascello

    Maschile Toro Scimmia
    Numero di messaggi : 165
    Data d'iscrizione : 07.02.13
    Età : 61
    Località : Duino (Trieste)

    Re: giunca cinese

    Messaggio Da Lorenzo De Lorenzi il Ven 15 Mag 2015, 08:04

    Pochi aggiornamenti, non sono andato avanti di molto.
    Completato il ponte con scalmotti e capodibanda.





    Rifatto il timone, il colore del primo (a sinistra) non legava col colore di tutto il resto dello scafo



    Fatto una sorta di baldacchino da mettere sul ponte principale, con stuoia di copertura in canna.





    E questo è tutto.
    Buon fine settimana.

    Lorenzo
    avatar
    luigi43
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Toro Capra
    Numero di messaggi : 955
    Data d'iscrizione : 23.12.12
    Età : 74
    Località : roma
    Umore : quasi sempre buono

    Re: giunca cinese

    Messaggio Da luigi43 il Ven 15 Mag 2015, 17:44

    Luigi


    _________________
    per imparare non è mai troppo tardi
    avatar
    Walkyrja
    Admin
    Admin

    Femminile Acquario Gallo
    Numero di messaggi : 2704
    Data d'iscrizione : 27.10.12
    Età : 59
    Località : Trieste
    Umore : Terribilimente indaffarata

    Re: giunca cinese

    Messaggio Da Walkyrja il Sab 16 Mag 2015, 08:16

    Bellissima, ma dove le trovi quelle canne così sottili?


    _________________


    Lorenzo De Lorenzi
    Tenente di vascello
    Tenente di vascello

    Maschile Toro Scimmia
    Numero di messaggi : 165
    Data d'iscrizione : 07.02.13
    Età : 61
    Località : Duino (Trieste)

    Re: giunca cinese

    Messaggio Da Lorenzo De Lorenzi il Lun 18 Mag 2015, 08:41

    Ciao Giulia

    questa è la materia prima



    sono i ciuffi apicali di canne abbastanza diffuse nelle zone umide. Le trovi in abbondanza vicino ai fossi lungo la strada da Monfalcone a Grado, per esempio e per te che sei di queste parti e conosci i posti, abbondanti anche al Villaggio del Pescatore, vicino a dove abito io.
    Devi usare proprio la parte sommitale, tiri via tutti quei sottili steli che portano i semi così ti resta solo quello centrale, che si ingrossa abbastanza rapidamente dalla punta verso il basso, ma i primi 10 - 15 centimetri sono abbastanza sottili. Ovviamente conta anche la scala del modello.

    Saluti a tutti
    Lorenzo
    avatar
    Walkyrja
    Admin
    Admin

    Femminile Acquario Gallo
    Numero di messaggi : 2704
    Data d'iscrizione : 27.10.12
    Età : 59
    Località : Trieste
    Umore : Terribilimente indaffarata

    Re: giunca cinese

    Messaggio Da Walkyrja il Lun 18 Mag 2015, 20:08



    _________________

    avatar
    GPe
    Sotto tenente di vascello
    Sotto tenente di vascello

    Maschile Gemelli Tigre
    Numero di messaggi : 98
    Data d'iscrizione : 23.12.12
    Età : 43
    Località : Manfredonia

    Re: giunca cinese

    Messaggio Da GPe il Mar 02 Giu 2015, 09:07

    Complimenti...seguo con interesse!!!

    Lorenzo De Lorenzi
    Tenente di vascello
    Tenente di vascello

    Maschile Toro Scimmia
    Numero di messaggi : 165
    Data d'iscrizione : 07.02.13
    Età : 61
    Località : Duino (Trieste)

    Re: giunca cinese

    Messaggio Da Lorenzo De Lorenzi il Mer 03 Giu 2015, 07:51

    grazie GPe,
    domani conto di aggiornare lo stato di avanzamente dei lavori
    Saluti a tutti
    Lorenzo

    Lorenzo De Lorenzi
    Tenente di vascello
    Tenente di vascello

    Maschile Toro Scimmia
    Numero di messaggi : 165
    Data d'iscrizione : 07.02.13
    Età : 61
    Località : Duino (Trieste)

    Re: giunca cinese

    Messaggio Da Lorenzo De Lorenzi il Ven 05 Giu 2015, 07:55

    Ecco i progressi degli ultimi giorni.
    Il progetto originale Amati prevedeva due scialuppe, ma io ne ho fatta solo una e una sola resterà. Eccola.







    Ho anche installato e in buona parte costruito il ponte presente a poppa, più piccolo e più alto di quello principale. Le due strutture verticali visibili nella figura, originariamente in compensato (brutte), sono state sostituite con due strutture analoghe ricavate da un’asse di mogano (meno brutte).



    Questo ponte prevede anche una sorta di copertura parziale, visibile nella figura successiva, posizionata provvisoriamente in quella che sarà, più o meno, la sua collocazione definitiva. Figura che spiega anche la funzione delle due strutture verticali.



    E per oggi è tutto.


    Lorenzo De Lorenzi
    Tenente di vascello
    Tenente di vascello

    Maschile Toro Scimmia
    Numero di messaggi : 165
    Data d'iscrizione : 07.02.13
    Età : 61
    Località : Duino (Trieste)

    Re: giunca cinese

    Messaggio Da Lorenzo De Lorenzi il Mar 04 Ago 2015, 08:12

    buongiorno modellisti
    qualche aggiornamento sulla giunca cinese
    sono andato avanti con le strutture del ponte, argano a prua e gru di capone:



    due argani al centro del ponte principale, la cui utilità mi è del tutto oscura:



    un baldacchino in corrispondenza di uno dei boccaporti per accedere sottocoperta, ricoperto con una stuoia di canna e alcuni finti tronchi di rinforzo, per ora è solo appoggiato, ma ancora da incollare:



    ho completato il ponte di poppa con scalette, ringhiere, timone ecc.:

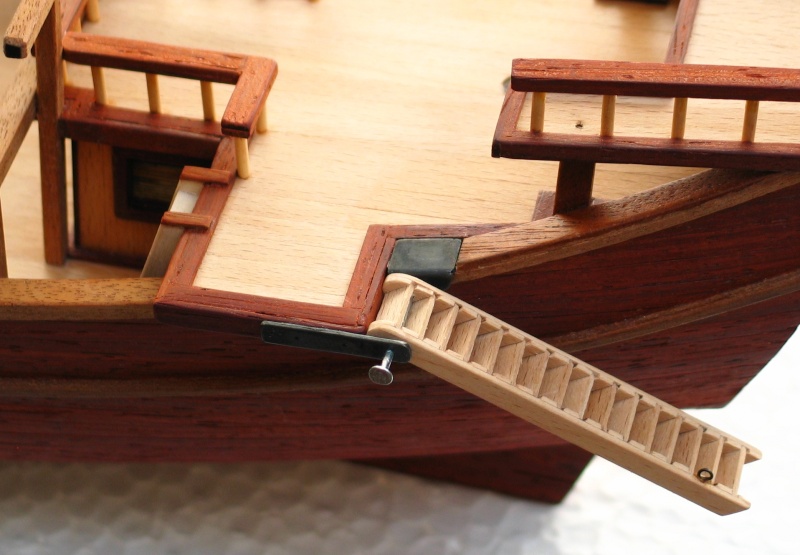

    e per ultimo un dettaglio della cerniera della scala di accesso alla nave da terra, che deve poter essere abbassata e sollevata.



    ulteriori aggiornamenti nei prossimi giorni.

    io sono già stato in ferie, ma buone vacanze a chi le deve ancora fare.
    saluti

    lorenzo
    avatar
    Walkyrja
    Admin
    Admin

    Femminile Acquario Gallo
    Numero di messaggi : 2704
    Data d'iscrizione : 27.10.12
    Età : 59
    Località : Trieste
    Umore : Terribilimente indaffarata

    Re: giunca cinese

    Messaggio Da Walkyrja il Mar 04 Ago 2015, 09:01

    Sta venendo un vero gioiellino Lorenzo.


    _________________


    Lorenzo De Lorenzi
    Tenente di vascello
    Tenente di vascello

    Maschile Toro Scimmia
    Numero di messaggi : 165
    Data d'iscrizione : 07.02.13
    Età : 61
    Località : Duino (Trieste)

    Re: giunca cinese

    Messaggio Da Lorenzo De Lorenzi il Mar 04 Ago 2015, 09:05

    Cara Giulia, in realtà qualche errorino lo sto facendo, ma si vedono poco. Quando l'avrò finita, come tutti gli altri modelli, la porterò in ufficio a Trieste, se vorrai potrai vederla dal vivo, invece che solo in fotografia.
    Lorenzo
    avatar
    Laerte
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Vergine Scimmia
    Numero di messaggi : 1624
    Data d'iscrizione : 29.09.11
    Età : 61
    Località : TREVISO
    Umore : Ferreo

    Re: giunca cinese

    Messaggio Da Laerte il Mar 04 Ago 2015, 17:53

    E' un simpatico giocattolino, Lorenzo, e tu lo stai facendo crescere a livello di modello da mostra. Sono capitato per caso sul tuo post ma adesso ti seguirò con immenso piacere (yummh... quei due timoni sono uno zuccherino!!!). Un unico piccolo appunto: le due scalette (chiare) che vanno dal ponte al cassero necessitano di maggiore inclinazione, per evitare una rivolta tra quelli che devono più volte al giorno usarle, sia a salire che a scendere...
    A presto,
    Laerte


    _________________
    NAVIS BONA DICITVR NON QVAE PRAETIOSIS COLORIBVS PICTA EST NEC CVI ARGENTEVM AVT AUREVM ROSTRVM EST, NEC CVIVS TVTELA EBORE CAELATA EST,NEC QVAE FISCIS ATQVE OPIBVS REGIS PRESSA EST,SED STABILIS ET FIRMA,ET IVNCTVRIS AQVAM EXCLVDENTIBVS SPISSA,AD FERENDVM INCVRSVM
    MARIS SOLIDA,GVBERNACVLO PARENS,VELOX ET NON SENTIENS VENTVM
    (Seneca - Epistola LXXVI)

    Una buona nave,dicono,non è quella dipinta con colori preziosi,con un rostro d'argento o d'oro,con l'immagine protettrice scolpita in avorio,oppure carica di tesori e di altre regali ricchezze,ma è la nave ben equilibrata e solida,con giunture saldamente connesse che non lasciano penetrare l'acqua,forte ai violenti colpi del mare,docile al timone,veloce e stabile al vento.


    Lorenzo De Lorenzi
    Tenente di vascello
    Tenente di vascello

    Maschile Toro Scimmia
    Numero di messaggi : 165
    Data d'iscrizione : 07.02.13
    Età : 61
    Località : Duino (Trieste)

    Re: giunca cinese

    Messaggio Da Lorenzo De Lorenzi il Mer 05 Ago 2015, 08:27

    Caro Laere, grazie per l'apprezzamento del lavoro, Per quanto riguarda la pendenza delle scale è effettivamente un po' eccessiva, sto pensando di aggiungere dei corrimano alle scalette. La ragione è che dovrebbero esserci altre due scale, che alla fine ho eliminato, che quasi si incastrano con le due che ci sono. Semplicemente non c'era lo spazio per metterle più inclinate. Lo stesso problema c'è a prua, tra le due scalette e l'argano, Spostare l'argano più indietro, verso l'albero, più di così non potevo, se inclinavo di più le scale non c'era più spazio per passare tra le scale e l'argano.
    Tieni presente cha, data la scala, un centimetro nel modello corrisponde a meno di settanta centimetri nella realtà. E lì c'è già meno di un centimetro.
    Un cordiale saluto
    Lorenzo

    Contenuto sponsorizzato

    Re: giunca cinese

    Messaggio Da Contenuto sponsorizzato


      La data/ora di oggi è Sab 23 Set 2017, 23:53
