    Le Fleuron - diario di costruzione

    Condividi
    avatar
    Albatros
    Ammiraglio
    Ammiraglio

    Maschile Gemelli Dragone
    Numero di messaggi : 2815
    Data d'iscrizione : 29.06.09
    Età : 53
    Località : Sant'Angelo Romano
    Umore : ma..... dipende

    Re: Le Fleuron - diario di costruzione

    Messaggio Da Albatros il Sab 19 Dic 2009, 19:34

    Ciao Giampiero, la tua idea è eccezionale, ma ha comunque i suoi limiti.
    Lo strumento funziona sicuramente bene finchè la battura è parallela al bordo della chiglia, ma mi sembra che sia a poppa che a prua non sempre questa caratteristica è rispettata.
    Mauro
    avatar
    giampieroricci
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Acquario Dragone
    Numero di messaggi : 2192
    Data d'iscrizione : 04.12.09
    Età : 53
    Località : Martina Franca
    Umore : sereno!

    Re: Le Fleuron - diario di costruzione

    Messaggio Da giampieroricci il Sab 19 Dic 2009, 20:03

    Sì infatti!
    Però il problema più grosso io l'ho incontrato nella ruota di prua...
    Sulla chiglia comunque il tratto è dritto e quindi è più facile fare un buon lavoro.


    _________________


    Ospite
    Ospite

    Re: Le Fleuron - diario di costruzione

    Messaggio Da Ospite il Sab 19 Dic 2009, 20:15

    Ciao Giampiero,
    la tua idea e' fantastica. In effetti sulla ruota tende ancora a non essere proprio perfetta ma credo che l'idea sia ottima. Va solo approfondita per riuscire meglio nel risultato finale.

    Luca

    P.S.: Io e te abbiamo chiarito quanto scritto all'inizio di questo tuo topic. In ogni caso Giampiero consentimi, pubblicamente, di farti ancora le mie scuse per aver interpretato male il tuo post. So che mi scriverai che non c'era bisogno, ma ti ho attaccato pubblicamente e pubblicamente ti faccio le mie scuse.

    avatar
    giampieroricci
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Acquario Dragone
    Numero di messaggi : 2192
    Data d'iscrizione : 04.12.09
    Età : 53
    Località : Martina Franca
    Umore : sereno!

    Re: Le Fleuron - diario di costruzione

    Messaggio Da giampieroricci il Mer 23 Dic 2009, 11:23

    Ti ringrazio davvero tanto!
    Per me è finita lì ed in effetti non ce ne'era bisogno, ma questo ti fa davvero onore: non è da tutti.....
    Colgo l'occasione per augurare a te e a tutti gli amici di questo forum i più sentiti auguri per le prossime festività!
    Giampiero


    _________________


    Ospite
    Ospite

    Re: Le Fleuron - diario di costruzione

    Messaggio Da Ospite il Mer 23 Dic 2009, 11:30

    Ciao Giampiero,
    tantissimi auguri di buon Natale anche a te!!!

    Resto in attesa dei tuoi post sul tuo cantiere.

    Luca
    avatar
    giampieroricci
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Acquario Dragone
    Numero di messaggi : 2192
    Data d'iscrizione : 04.12.09
    Età : 53
    Località : Martina Franca
    Umore : sereno!

    Re: Le Fleuron - diario di costruzione

    Messaggio Da giampieroricci il Sab 26 Dic 2009, 21:24

    Finalmente il mio amico falegname mi ha preparato le tavolette di pero:



    Ed ecco i nuovi pezzi di chiglia e ruota di prua. Giacchè c'ero, ho pure iniziato a preparare le prime costole.......



    _________________

    avatar
    giampieroricci
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Acquario Dragone
    Numero di messaggi : 2192
    Data d'iscrizione : 04.12.09
    Età : 53
    Località : Martina Franca
    Umore : sereno!

    Re: Le Fleuron - diario di costruzione

    Messaggio Da giampieroricci il Sab 26 Dic 2009, 21:30

    La mia idea è di assemblare i primi tre particolari della ruota di prua e su questi preparare la battura. Se il lavoro è accettabile, continuo con il resto della ruota di prua, in modo tale che così è più facile rifare il tutto nel caso in cui..... :-)
    A parte assemblerò i tre pezzi della chiglia e fare la battura anche su questi......


    _________________


    Ospite
    Ospite

    Re: Le Fleuron - diario di costruzione

    Messaggio Da Ospite il Sab 26 Dic 2009, 21:57

    Vai alla grande Giampiero

    L'idea che hai per la battura e' ottima.
    Complimenti per il pero, sono sicuro che e' di ottima qualita' visto che proviene dallo stesso fornitore!!!
    Per i pezzi che hai postato il lavoro e' come sempre preciso e pulitissimo.

    Ciao
    Luca
    avatar
    giampieroricci
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Acquario Dragone
    Numero di messaggi : 2192
    Data d'iscrizione : 04.12.09
    Età : 53
    Località : Martina Franca
    Umore : sereno!

    Re: Le Fleuron - diario di costruzione

    Messaggio Da giampieroricci il Dom 27 Dic 2009, 22:07

    Oggi ho testato il mio mettodo per la battura...... Che ne dite?
    Ovviamente vanno ancora sistemate le angolature e pulito il tutto.......



    _________________


    Ospite
    Ospite

    Re: Le Fleuron - diario di costruzione

    Messaggio Da Ospite il Dom 27 Dic 2009, 22:31

    Ciao Giampiero,
    direi che va molto ma molto meglio.

    Il tratto e' deciso. Come hai anticipato devi solo rifinire.

    Luca
    avatar
    giampieroricci
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Acquario Dragone
    Numero di messaggi : 2192
    Data d'iscrizione : 04.12.09
    Età : 53
    Località : Martina Franca
    Umore : sereno!

    Re: Le Fleuron - diario di costruzione

    Messaggio Da giampieroricci il Sab 02 Gen 2010, 20:39

    Intanto ho cominciato a ritagliare le fotocopie dei quinti....





    questi sono meno di un terzo del totale.......

    strumento indispensabile.....







    altro strumento indispensabile....



    I particolari d'arcaccia pronti per essere lavorati....,



    _________________

    avatar
    Ammiraglio
    ADMIN Fondatore
    ADMIN Fondatore

    Maschile Sagittario Scimmia
    Numero di messaggi : 3612
    Data d'iscrizione : 26.06.09
    Età : 49
    Località : Roma
    Umore : se mi partono i 5 minuti......!!

    Re: Le Fleuron - diario di costruzione

    Messaggio Da Ammiraglio il Sab 02 Gen 2010, 20:44

    Ciao Giampiero
    Non prendermi per "Bacchettone",ma ti pregherei di non inserire più di 5 Immagini per Post.
    Altrimenti il Topic potrebbe risultare Pesante.


    Grazie per la comprensione

    Ciao Rocco


    _________________
    "Non discutere mai con un idìota. La gente potrebbe non notare la differenza."(Arthur Bloch)

    LEGGI IL REGOLAMENTO


    Ospite
    Ospite

    Re: Le Fleuron - diario di costruzione

    Messaggio Da Ospite il Sab 02 Gen 2010, 20:47

    Ciao Giampiero,
    ti leggo con molta attenzione perche' ci troviamo allo stesso punto.
    Io a dire il vero sono fermo perche' sto facendo pratica con la fresatrice MF70 della Proxxon. In particolare per la realizzazione degli incastri a coda di rondine sul dragante che mi deve venire come dico io.
    Ho notato che per i quinti stai usando il metodo di Frolich e cioe' stai ritagliando ogni singolo componente del quinto.
    Bel lavoro. Mi piace molto. Io faro' la stessa cosa. Incontreremo piu' difficolta nella realizzazione rispetto al metodo usato per la maggiore nella realizzazione del quinto.
    Come hai potuto notare sul mio cantiere le alette sono gia' pronte. Non ho affondato sui laterali perche' vorrei prima montare a secco e vedere la forma finale che dovranno avere.
    Gran bel lavoro.
    Complimenti.
    Luca
    avatar
    giampieroricci
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Acquario Dragone
    Numero di messaggi : 2192
    Data d'iscrizione : 04.12.09
    Età : 53
    Località : Martina Franca
    Umore : sereno!

    Re: Le Fleuron - diario di costruzione

    Messaggio Da giampieroricci il Sab 02 Gen 2010, 21:09

    Chiedo scusa per le immagini....
    In effetti questo metodo per le costole mi sembra più "facile" da realizzare.
    Basta poi essere molto precisi nell'assemblagio aiutandosi con altre fotocopie (in tutto me ne servono sei per ogni quinto, fortuna che lavoro in banca e qualche fotocopia la posso scroccare!!!).


    _________________


    Ospite
    Ospite

    Re: Le Fleuron - diario di costruzione

    Messaggio Da Ospite il Sab 02 Gen 2010, 21:14

    Personalmente mi farebbe piacere se tu postassi un passo passo della realizzazione di un quinto.
    Che ne dici Giampiero?

    Luca
    avatar
    giampieroricci
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Acquario Dragone
    Numero di messaggi : 2192
    Data d'iscrizione : 04.12.09
    Età : 53
    Località : Martina Franca
    Umore : sereno!

    Re: Le Fleuron - diario di costruzione

    Messaggio Da giampieroricci il Lun 04 Gen 2010, 13:21

    ok, ci provo..... ma devo aiutarmi con delle immagini....


    _________________


    Ospite
    Ospite

    Re: Le Fleuron - diario di costruzione

    Messaggio Da Ospite il Lun 04 Gen 2010, 13:52

    Ciao Giampiero,
    resto in attesa del tuo step to step.
    avatar
    Ammiraglio
    ADMIN Fondatore
    ADMIN Fondatore

    Maschile Sagittario Scimmia
    Numero di messaggi : 3612
    Data d'iscrizione : 26.06.09
    Età : 49
    Località : Roma
    Umore : se mi partono i 5 minuti......!!

    Re: Le Fleuron - diario di costruzione

    Messaggio Da Ammiraglio il Lun 04 Gen 2010, 17:05

    Ciao Giampiero
    Attendo con ansia anche io le immagini.
    Anche se rispondo poco e nulla a questa discussione,sappi che me la sto seguendo passo passo.
    Inoltre il Buon Luca ti sta consigliando al meglio e sta partecipando attivamente insieme a te alla realizzazione di questa tua opera.
    Bravissimi Entrambi.

    Ciao Rocco


    _________________
    "Non discutere mai con un idìota. La gente potrebbe non notare la differenza."(Arthur Bloch)

    LEGGI IL REGOLAMENTO

    avatar
    giampieroricci
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Acquario Dragone
    Numero di messaggi : 2192
    Data d'iscrizione : 04.12.09
    Età : 53
    Località : Martina Franca
    Umore : sereno!

    Re: Le Fleuron - diario di costruzione

    Messaggio Da giampieroricci il Mer 06 Gen 2010, 20:37

    Grazie Rocco! Ovviamente, attendo eventuali correzioni per gli errori che inevitabilmente commettero! :-))

    Eccomi con lo step by step del mio personale metodo per realizzare i quinti:

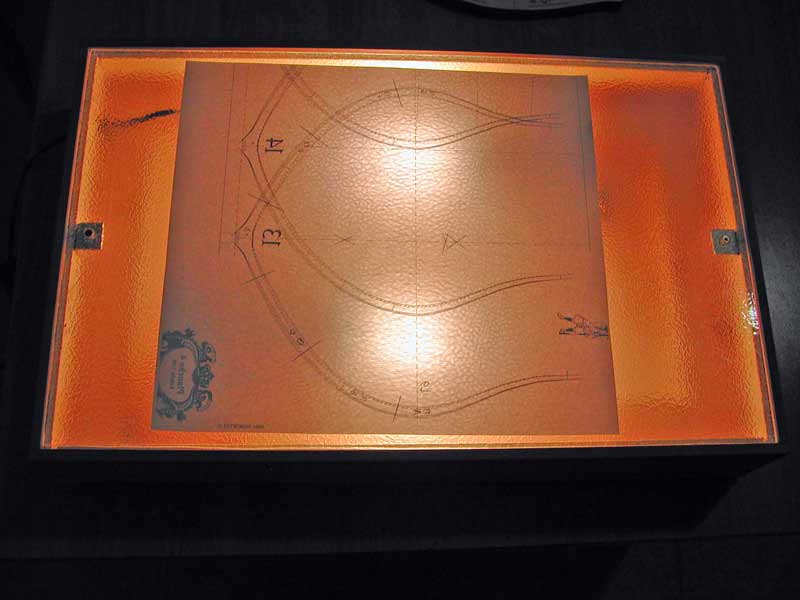

    Su due fotocopie (una per ogni lato del quinto) ho evidenziato, aiutandomi con penne di colore diverso, i tratti di taglio dei vari pezzi di cui è composta la costola. Dopo averli numerati per poterli facilmente individuarli in seguito (ho usato una numerazione alfanumerica, per così dire, a partire dal primo pezzo in alto a sinistra a seguire in senso antiorario per mia comodità), ho ritagliato i vari pezzi tenendo un margine di circa 4mm dal profilo, prestando particolare attenzione al taglio di congiunzione dei vari pezzi.



    Dopo averli incollati sulla tavoletta di pero di spessore adeguato, ho eseguito il taglio, abbastanza "grasso", con la sega a nastro, rifinendo con la levigatrice a disco solo le giunzioni dei pezzi, cercando di essere il più preciso possibile.



    Per ricomporre le due parti della costola, ho usato un'altra fotocopia, per ciascun lato, posta sotto un vetro, da usare come guida per cercare di evitare errate angolazioni delle giunture. Sul vetro ho incollato le varie parti con colla vinilica Pattex (fa presa molto rapidamente).



    Il lato A



    e il lato B



    Per tener più ferme le giunture ho applicato un piccolo pezzo di nastro adesivo da carrozziere.....

    Quando la colla ha fatto presa e dopo aver rimosso la carta della fotocopia dalla semicostola inferiore, ho incollato le due parti con abbondante colla vinilica (per dirla in stile "Art Attack") tenendole pressate tra i due vetri con della zavorra per essere sicuro che la costola sia perfettamente piana ad essiccazione avvenuta. (Scusate per la pubblicità neanche tanto occulta!!!)







    Adesso devo incollare una nuova fotocopia sulla costola per il taglio finale, questo per correggere eventuali piccoli errori di angolazioni che sfalzerebbero il giusto profilo. Per fare questo, usando un piano luminoso autocostruito (una specie di tabella luminosa degli oculisti), ho ricalcato tenendomi largo di circa 5mm il contorno della facciata superiore della costola sul retro di un'altra fotocopia.







    Ed ecco la nuova fotocopia al posto giusto!



    Il seguito, non appena sarò pronto per il taglio!
    Aspetto ovviamente tutte le correzioni ed i suggerimenti per migliorare questo mio metodo!
