    la Calypso di cousteau autocostruita su piani museo della marina parigi

    Condividere
    avatar
    IGianni Giordano
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Toro Ratto
    Numero di messaggi : 2081
    Data d'iscrizione : 11.02.12
    Età : 81
    Località : Genova
    Umore : allegro

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da IGianni Giordano il Ven 24 Ago 2012, 12:52

    Bel lavoro, complimenti.
    Non ho capito il perchè di una verniciatura per vedere i difetti. Sarà perchè io uso quello stucco a spruzzo che i carrozzieri auto chiamano "stucco a finire". Toglie tutti i piccoli difetti e ti da una superficie perfetta per essere verniciata. Se conosci un autocarrozziere, fatti fare una prova.
    avatar
    omel64
    Capitano di corvetta
    Capitano di corvetta

    Maschile Ariete Dragone
    Numero di messaggi : 313
    Data d'iscrizione : 08.05.12
    Età : 53
    Località : Macomer (NU)
    Umore : conviene stare sempre allegri, si vive meglio!

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da omel64 il Sab 25 Ago 2012, 09:01

    ciao Gianni
    la stuccatura di cui parli che tipo di finitura fa sul fasciame?
    lo rende liscio ed uniforme adatto ad un effetto "lamiera" o continua a far intravedere le venature del legno?
    io alla Calypso ho voluto dare l'acrilico perchè la nave ha lo scafo in legno e volevo mantenere visibili i listelli
    ciao
    avatar
    IGianni Giordano
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Toro Ratto
    Numero di messaggi : 2081
    Data d'iscrizione : 11.02.12
    Età : 81
    Località : Genova
    Umore : allegro

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da IGianni Giordano il Sab 25 Ago 2012, 11:46

    Ciao Osvaldo,
    Se vuoi che restino visibili i listelli,il mio consiglio è sbagliato.
    Uso il procedimento che ti ho indicato,quando realizzo modelli di navi moderne in lamiera oppure di yacht che richiedono la finitura dello scafo più perfetta di quella delle auto.Con lo stucco a finire, dato a spruzzo,spariscono tutte le imperfezioni comprese le piccole righe che possono essere provocate dalla carta abrasiva. In pratica, ottieni una superficie come quella delle auto.
    Stai andando alla grande. Buon lavoro.
    Gianni
    avatar
    omel64
    Capitano di corvetta
    Capitano di corvetta

    Maschile Ariete Dragone
    Numero di messaggi : 313
    Data d'iscrizione : 08.05.12
    Età : 53
    Località : Macomer (NU)
    Umore : conviene stare sempre allegri, si vive meglio!

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da omel64 il Ven 31 Ago 2012, 20:29

    Complice il vento che non consente una scorribanda verso il mare (a meno chè non ti piacciano gli spruzzi di acqua salata!) si ritrova il tempo da dedicare al cantiere!
    mi sono dedicato ai particolari della poppa:

    ho realizzato la protezione metallica che circonda la poppa

    e la protezione metallica alla fine del ponte (perdonatemi ma non so come si chiama la parte rialzata sulla poppa Embarassed )

    segue....
    avatar
    omel64
    Capitano di corvetta
    Capitano di corvetta

    Maschile Ariete Dragone
    Numero di messaggi : 313
    Data d'iscrizione : 08.05.12
    Età : 53
    Località : Macomer (NU)
    Umore : conviene stare sempre allegri, si vive meglio!

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da omel64 il Ven 31 Ago 2012, 20:39

    .......
    poi sono passato a realizzare il carrucolone di poppa utilizzando un tondino di faggio (una comune spina per legno da 10 mm) lavorata utilizzando il trapano tipo tornio:

    poi ho realizzato le parti metalliche laterali con del plasticard e del lamierino di rame arrotolato montando il tutto con degli spezzoni di chiodini




    aspetto trepidante consigli e critiche e nel frattempo comincio a pensare a come realizzare i passacavo laterali.
    ciao
    avatar
    ricigliano salvatore
    Moderatore
    Moderatore

    Maschile Toro Dragone
    Numero di messaggi : 2999
    Data d'iscrizione : 05.09.10
    Età : 41
    Località : napoli
    Umore : di bolina stretta!

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da ricigliano salvatore il Ven 31 Ago 2012, 21:52

    Ciao Osvà, bello il carrucolone, però vorrei farti una domanda.
    Quei listelli che hai incollati sulla poppa debbono essere proprio così di varie misure, sembrano messe un po a casaccio.
    Non conosco la poppa reale, anche se nello stanzino ho i disegni...(è una parola ad entrarci, ormai al interno la roba vive di vita propria).
    Ciao e come al solito bravo.
    Sal.


    _________________


    L'intero castello di prua veniva sommerso quando la nave si
    precipitava verso il fondo dell avvallamento. Eppure la Surprise
    si risollevava, rovesciando acqua dagli ombrinali. P.O'Brian


    avatar
    omel64
    Capitano di corvetta
    Capitano di corvetta

    Maschile Ariete Dragone
    Numero di messaggi : 313
    Data d'iscrizione : 08.05.12
    Età : 53
    Località : Macomer (NU)
    Umore : conviene stare sempre allegri, si vive meglio!

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da omel64 il Sab 01 Set 2012, 00:46

    effettivamente l'ultimo posato (quello non verniciato) è un pochino alto e andrà ritoccato.
    però da questa foto si nota che non sono tutti uguali (forse hanno ceduto per usura)

    penso che li ritoccherò dopo aver posato il carrucolone, il listello che si trova sotto e le piastre metalliche che si trovano in alto tra i listelli
    'notte Sleep
    avatar
    Luca65
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Scorpione Serpente
    Numero di messaggi : 592
    Data d'iscrizione : 10.10.11
    Età : 51
    Località : Firenze
    Umore : Dipende dalla cervicale

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da Luca65 il Sab 01 Set 2012, 09:14

    Ciao Omel,
    In effetti i listelli sembrano di lunghezze diverse ma nella parte superiore appaiono allineati.

    Comunque compliments

    Luca
    avatar
    omel64
    Capitano di corvetta
    Capitano di corvetta

    Maschile Ariete Dragone
    Numero di messaggi : 313
    Data d'iscrizione : 08.05.12
    Età : 53
    Località : Macomer (NU)
    Umore : conviene stare sempre allegri, si vive meglio!

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da omel64 il Lun 03 Set 2012, 23:53

    fine settimana di brutto tempo ed i lavori procedono più spediti:
    ho ultimato le carrucole di poppa:



    poi ho inserito i contatti per alimentare l'illuminazione interna:


    avatar
    omel64
    Capitano di corvetta
    Capitano di corvetta

    Maschile Ariete Dragone
    Numero di messaggi : 313
    Data d'iscrizione : 08.05.12
    Età : 53
    Località : Macomer (NU)
    Umore : conviene stare sempre allegri, si vive meglio!

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da omel64 il Lun 03 Set 2012, 23:58

    poi oggi non ho resistito alla tentazione di vedere lo scafo colorato ed ho dato il via ai pennelli:



    adesso bisognerà che impari a realizzare un invecchiamento e per questo mi serviranno i vostri consigli.
    aspetto i vs suggerimenti
    ciao a tutti
    avatar
    cantierimodellinavali
    Admin
    Admin

    Maschile Leone Cane
    Numero di messaggi : 2617
    Data d'iscrizione : 17.10.11
    Età : 59
    Località : Roma
    Umore : Tranquillo

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da cantierimodellinavali il Mar 04 Set 2012, 09:24

    Osvaldo,
    gran bel lavoro, è sempre più Calypso.
    Vorrei farti però un paio di appunti sui colori:
    - mi sembrano un tantino troppo lucidi
    - guardando l'ultima immagine, quella da poppa, sembra che la banda nera sia più alta a sx di circa l'8% rispetto a quella di dx.
    Verifica magari è soltanto un'effetto ottico.

    marco
    avatar
    Luca65
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Scorpione Serpente
    Numero di messaggi : 592
    Data d'iscrizione : 10.10.11
    Età : 51
    Località : Firenze
    Umore : Dipende dalla cervicale

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da Luca65 il Mar 04 Set 2012, 10:03

    Quoto Marco e aggiungo un altro appunto: non credo possibile che la listellatura del ponte sia stata realmente come l'hai riprodotta tu, nella mezzeria del ponte i listelli si incontrano formando delle punte a spigolo vivo, controlla meglio. Per l'invecchiamento io chiederei a Ricigliano Salvatore che in quanto a sperimentatore chimico è all'avanguardia cheers

    Saluti

    Luca
    avatar
    cantierimodellinavali
    Admin
    Admin

    Maschile Leone Cane
    Numero di messaggi : 2617
    Data d'iscrizione : 17.10.11
    Età : 59
    Località : Roma
    Umore : Tranquillo

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da cantierimodellinavali il Mar 04 Set 2012, 12:32

    In effetti come dice Luca

    non credo possibile che la listellatura del ponte sia stata realmente come l'hai riprodotta tu, nella mezzeria del ponte i listelli si incontrano formando delle punte a spigolo vivo

    non andrebbe fatto così, al centro manca il classico dente si sega, lo puoi vedere sulla prima immagine del messaggio 32 che tu stesso hai postato.

    marco
    avatar
    omel64
    Capitano di corvetta
    Capitano di corvetta

    Maschile Ariete Dragone
    Numero di messaggi : 313
    Data d'iscrizione : 08.05.12
    Età : 53
    Località : Macomer (NU)
    Umore : conviene stare sempre allegri, si vive meglio!

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da omel64 il Mar 04 Set 2012, 19:29

    purtroppo su tutte le foto che ho il ponte è sempre ingombro di materiale e non sono riuscito a vedere come si giuntano le tavole nella mezzeria.
    se poteste darmi uno spunto del "dente di sega" potrei pensare di modificarlo almeno nella parte che rimane visibile visto che la porzione di ponte tra il boccaporto e la cabina verra praticamente occupata dal sistema dell'argano e da varie attrezzature.
    aspetto fiducioso
    PS effettivamente soprattutto il colore rosso dell'opera viva l'ho sbagliato: è troppo lucido per quello mi chiedevo se c'è un sistema per opacizzarlo o invecchiarlo (ho visto da qualche parte un mezzo transatlantico affondato realizzato da Salvatore con degli invecchiamenti bellissimi)
    ciao
    avatar
    IGianni Giordano
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Toro Ratto
    Numero di messaggi : 2081
    Data d'iscrizione : 11.02.12
    Età : 81
    Località : Genova
    Umore : allegro

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da IGianni Giordano il Mar 04 Set 2012, 19:57

    Per fare il listello centrale a dente di sega, dovresti smontare tutto il ponte e ricominciare.Prova in questo modo,ma non so se ci riesci:con un paio di pezzetti di carta adesiva fissa sulla mezzeria del ponte un listello; traccia due righe con una matita lungo il bordo del listello;togli il listello e con una lama ben affilata,taglia la parte di ponte fra le due righe;pulisci tutto per bene e poi inserisci ed incolla il listello di prima.
    E' un lavoro da vero certosino ma,..... meglio di niente.....
    avatar
    cantierimodellinavali
    Admin
    Admin

    Maschile Leone Cane
    Numero di messaggi : 2617
    Data d'iscrizione : 17.10.11
    Età : 59
    Località : Roma
    Umore : Tranquillo

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da cantierimodellinavali il Mar 04 Set 2012, 20:29

    omel64,
    il risultato che dovresti ottenere è questo:


    naturalmente le curvature variano a seconda della forma dello scafo.
    La realizzazione/modifica, come fare?
    Io mi organizzeri in questo modo:
    - con un cartoncino disegni e ritagli quello che io ho chiamato "dente di sega", magari ha un nome specifico ma non lo conosco.
    - poi lo posizioni sul ponte che hai costruito e riporti i contorni.
    - con santa pazienza ed un taglierino affilato incidi i listelli lungo i contorni precedentemente disegnati ed asporti il materiale.
    - con la stessa sagoma del cartoncino realizzi il "dente di sega" che poi incollerai nello spazio che ti sei creato tra i listelli.

    Per quanto riguarda l'opacizzazione del colore è sufficiente passare in modo delicato la lana d'acciaio comunemente chiamata paglietta metallica che deve essere del tipo fine come questa:



    attenzione a non esagerare altrimenti togli anche la vernice.

    marco
    avatar
    omel64
    Capitano di corvetta
    Capitano di corvetta

    Maschile Ariete Dragone
    Numero di messaggi : 313
    Data d'iscrizione : 08.05.12
    Età : 53
    Località : Macomer (NU)
    Umore : conviene stare sempre allegri, si vive meglio!

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da omel64 il Mar 11 Set 2012, 14:40

    ciao a tutti

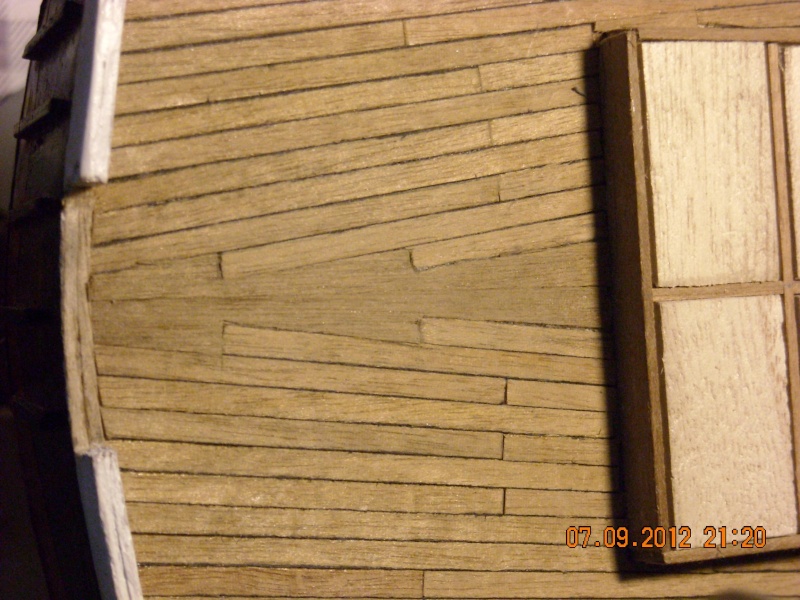

    ho trovato il tempo di fare una prova del "dente di sega" ecco quà:


    cosa ne pensate?

    nel frattempo mi sono armato di lana d'acciaio fine ed ho ripassato la parte lucida ottenendo il voluto effetto opaco.
    per adesso lascerò lo scafo così per dedicarmi alle sovrastrutture, poi vorrei provare (e qui mi servirà il vostro aiuto) ad "invecchiare" la nave per darle un aspetto più veritiero.
    ciao
    avatar
    cantierimodellinavali
    Admin
    Admin

    Maschile Leone Cane
    Numero di messaggi : 2617
    Data d'iscrizione : 17.10.11
    Età : 59
    Località : Roma
    Umore : Tranquillo

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da cantierimodellinavali il Mar 11 Set 2012, 15:30

    Osvaldo,
    hai visto? così è tutt'altra cosa, hai fatto bene a consumare del tempo su questo dettaglio,
    il modello merita ed anche tu.
    Ora è più convincente, bello.
    buon proseguimento

    marco
    avatar
    IGianni Giordano
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Toro Ratto
    Numero di messaggi : 2081
    Data d'iscrizione : 11.02.12
    Età : 81
    Località : Genova
    Umore : allegro

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da IGianni Giordano il Mar 11 Set 2012, 19:12

    Hai veramente avuto coraggio e tanta pazienza.Ottimo risultato. Complimenti.
    avatar
    Luca65
    Gruppo Modellisti Navali
    Gruppo Modellisti Navali

    Maschile Scorpione Serpente
    Numero di messaggi : 592
    Data d'iscrizione : 10.10.11
    Età : 51
    Località : Firenze
    Umore : Dipende dalla cervicale

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da Luca65 il Mar 11 Set 2012, 20:16

    Adesso si, il risultato giustifica lo sforzo, sarebbe stato un peccato non provarci




    Luca
    avatar
    henry morgan
    Contrammiraglio
    Contrammiraglio

    Maschile Toro Dragone
    Numero di messaggi : 1644
    Data d'iscrizione : 10.05.11
    Età : 41
    Località : augusta <sr> sicilia
    Umore : ottimo

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da henry morgan il Mar 11 Set 2012, 22:02

    mi accodo a tutti gli altri per i complimenti che ti hanno fatto.davvero bel lavoro.
    avatar
    omel64
    Capitano di corvetta
    Capitano di corvetta

    Maschile Ariete Dragone
    Numero di messaggi : 313
    Data d'iscrizione : 08.05.12
    Età : 53
    Località : Macomer (NU)
    Umore : conviene stare sempre allegri, si vive meglio!

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da omel64 il Gio 20 Set 2012, 23:43

    ciao a tutti, scusate la "latitanza" ma in questi giorni ho avuto un po' da fare e ho dovuto sacrificare il tempo per il modellino.
    ho avuto solo il tempo di buttare un'occhiata agli altri topic per ammirare i vostri progressi soprattutto il Credit di Gianni la sovrana di Marco ed il surprise di Sal bellissimi!!!! (non me ne vogliano gli altri ma questi sono i miei preferiti Embarassed )
    nel frattempo ho preparato qualcosina:
    il dente di sega nella parte tra boccaborto e cabine

    ho iniziato la predisposizione dell'impianto di illuminazione

    ho ripreso in mano gli scalmotti che avevo asportato, li ho completati con qualche particolare e verniciati prima di riapplicarli

    ai prossimi avanzamenti
    ciao ciao

    avatar
    omel64
    Capitano di corvetta
    Capitano di corvetta

    Maschile Ariete Dragone
    Numero di messaggi : 313
    Data d'iscrizione : 08.05.12
    Età : 53
    Località : Macomer (NU)
    Umore : conviene stare sempre allegri, si vive meglio!

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da omel64 il Mer 26 Set 2012, 00:03

    in quesi giorni ho ripreso il cantiere
    ho realizzato il listello con gli ombrinali (si chiamano così vero?)

    ho fissato tutto ai parapetti

    con dei pezzetti di rame e di lamina di zinco ho realizzato gli snorkel

    che poi ho verniciato insieme agli stuzzicadenti che utilizzerò come sostegni del ponte di coperta

    avatar
    omel64
    Capitano di corvetta
    Capitano di corvetta

    Maschile Ariete Dragone
    Numero di messaggi : 313
    Data d'iscrizione : 08.05.12
    Età : 53
    Località : Macomer (NU)
    Umore : conviene stare sempre allegri, si vive meglio!

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da omel64 il Mer 26 Set 2012, 00:09

    fissati tutti i parapetti e le cabine


    e del corridoio di dritta con i pilastrini montati ed lo snorkel installato


    e per stasera basta così, è ora di dormire
    buonanotte a tutti
    Sleep Sleep Sleep
    avatar
    ricigliano salvatore
    Moderatore
    Moderatore

    Maschile Toro Dragone
    Numero di messaggi : 2999
    Data d'iscrizione : 05.09.10
    Età : 41
    Località : napoli
    Umore : di bolina stretta!

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da ricigliano salvatore il Mer 26 Set 2012, 00:10

    Ehhh...non c'è che dire!
    La classe non è acqua!
    Ciao Osvà.
    Sal.


    _________________


    L'intero castello di prua veniva sommerso quando la nave si
    precipitava verso il fondo dell avvallamento. Eppure la Surprise
    si risollevava, rovesciando acqua dagli ombrinali. P.O'Brian



    Contenuto sponsorizzato

    Re: la Calypso di cousteau autocostruita su piani museo della marina parigi

    Messaggio Da Contenuto sponsorizzato


      La data/ora di oggi è Gio 24 Ago 2017, 12:35
