    autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da drake il Mer 11 Nov 2009, 14:47

    eccomi quì cari amici, rieccomi a farmi vivo in queste acque ...
    apro finalmente questo WIP anche quì, per chi non mi conosce sto realizzando la Golden Hind completamente autocostruita dai piani Aerropiccola Torino, progetto che fino ad ora, seppur stia ancora nelle fase iniziali, ha subìto numerose integrazione e modifiche, parto con le prime foto relative all'inizio dei lavori di più di un anno fa:

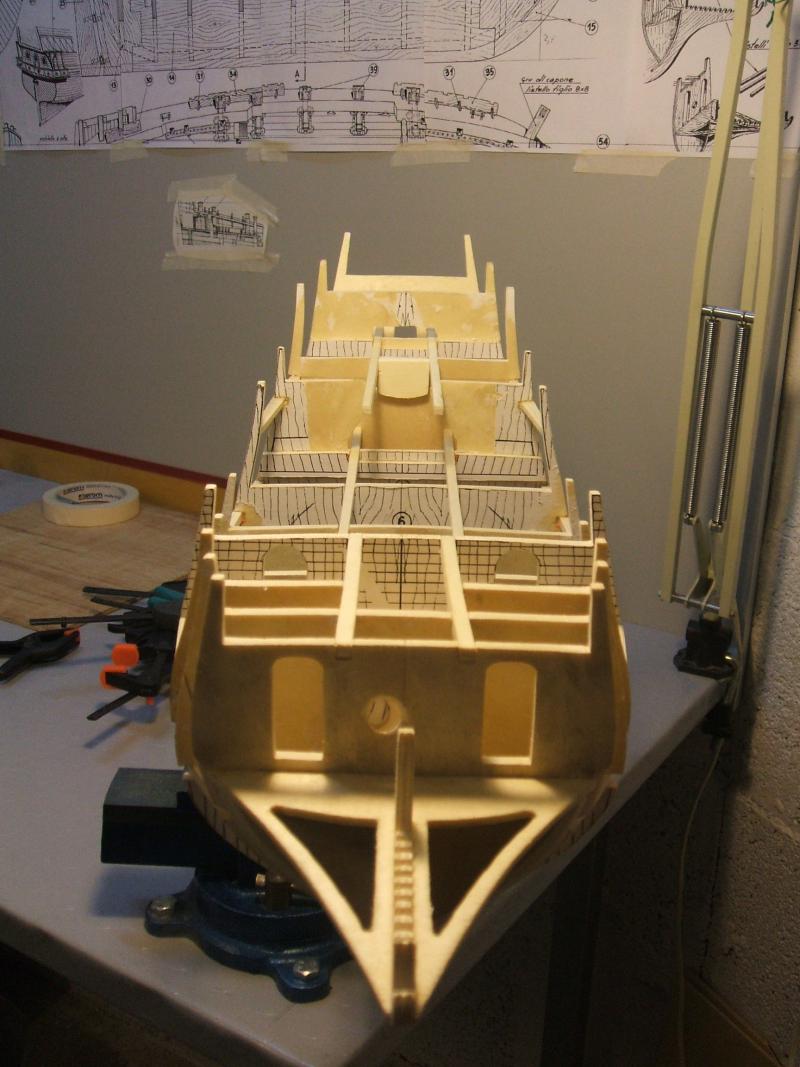

    prove di posizionamento delle ordinate

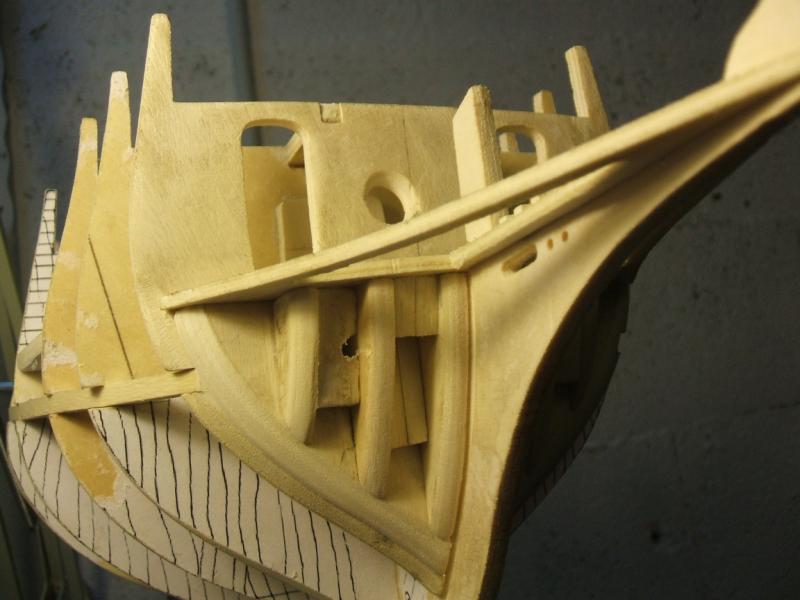

    dettaglio realizzazione battura

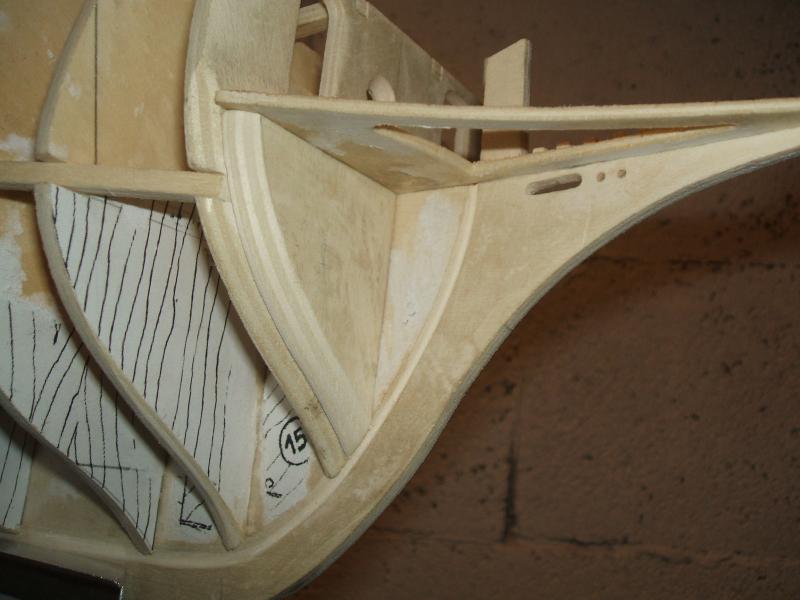

    incollaggio struttura ed irrigidimento con longheroni

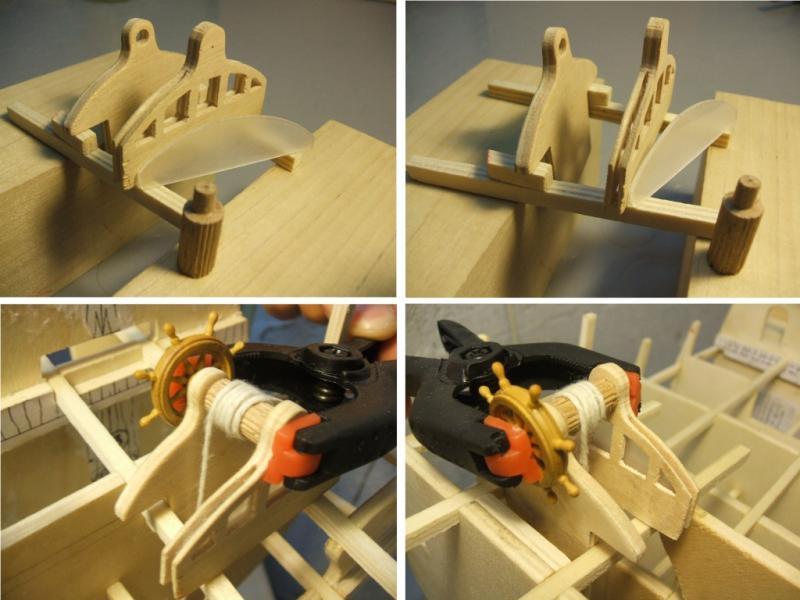

    modifica al progetto per realizzazione timone a ruota funzionante

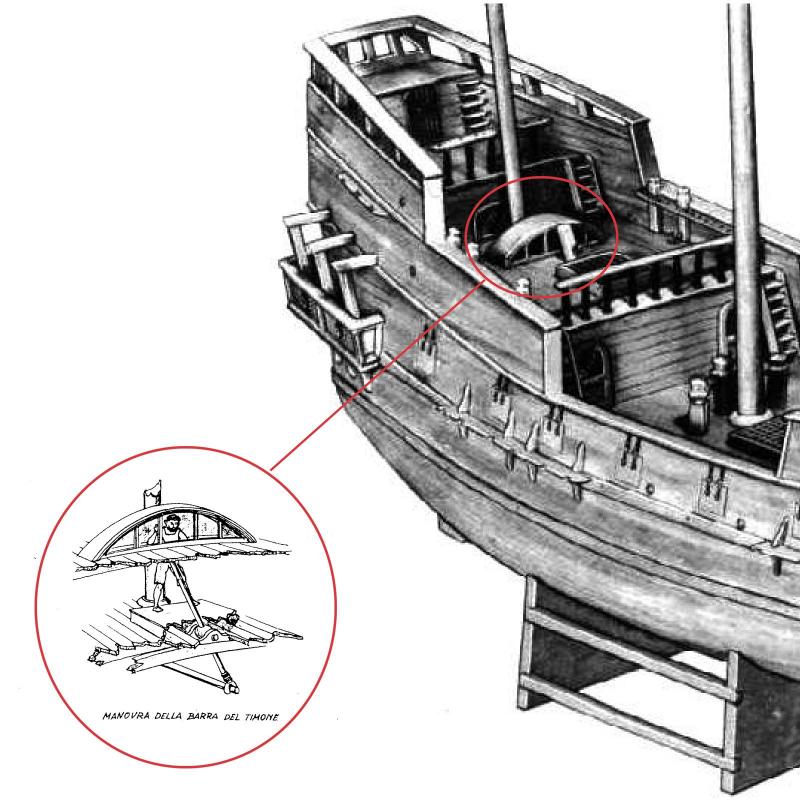

    realtà storica sul funzionamento del timone

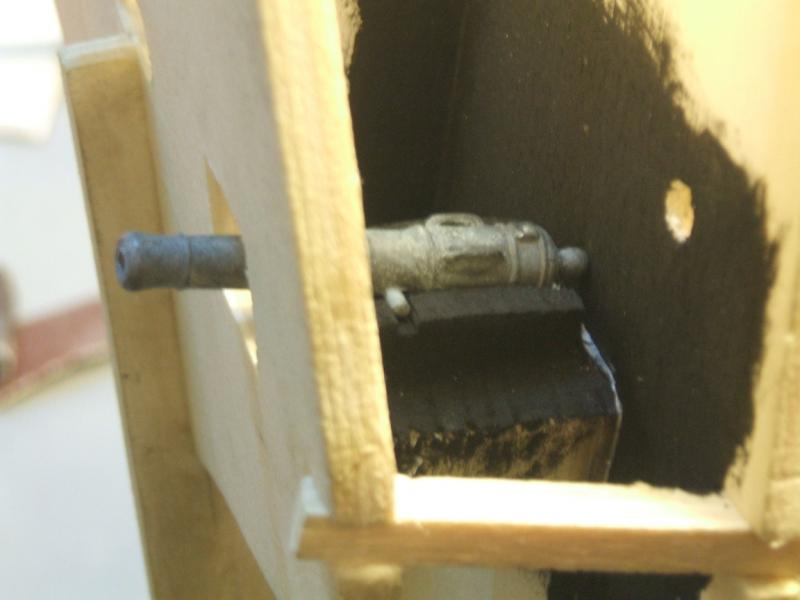

    inserimento di 2 cannoni sulla fuga di poppa


    applicazione di alcuni supporti per la successiva posa del fasciame a prua
    Codice:
    Codice:
    Codice:
    Codice:
    Codice:


    Ultima modifica di drake il Lun 10 Ott 2011, 11:31, modificato 13 volte

    avatar
    drake
    Utente storico
    Utente storico

    Maschile Toro Scimmia
    Numero di messaggi : 64
    Data d'iscrizione : 29.06.09
    Età : 37
    Località : guidonia montecelio - ROMA
    Umore : dipende

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da drake il Mer 11 Nov 2009, 15:03

    qualche altra immagine relativa alle forniture prese in negozio:
    lo specchio di poppa in rame

    la polena della cerva in piombo
    avatar
    Ammiraglio
    ADMIN Fondatore
    ADMIN Fondatore

    Maschile Sagittario Scimmia
    Numero di messaggi : 3612
    Data d'iscrizione : 26.06.09
    Età : 48
    Località : Roma
    Umore : se mi partono i 5 minuti......!!

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da Ammiraglio il Mer 11 Nov 2009, 15:03

    Ciao Lorenzo e Ben rivisto! Very Happy
    Conoscendo già il modello,ho una considerazione,ed una domanda.

    Alla fine vedo che la ruota del timone tanto hai detto tanto hai fatto....che la hai messa! jocolor

    Dove hai presi quei cannoni?.....sono decisamente molto belli!

    Ciao Rocco


    _________________
    "Non discutere mai con un idìota. La gente potrebbe non notare la differenza."(Arthur Bloch)

    LEGGI IL REGOLAMENTO

    avatar
    drake
    Utente storico
    Utente storico

    Maschile Toro Scimmia
    Numero di messaggi : 64
    Data d'iscrizione : 29.06.09
    Età : 37
    Località : guidonia montecelio - ROMA
    Umore : dipende

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da drake il Mer 11 Nov 2009, 15:38

    ciao rocco non mi ricordavo di aver gia aperto un post nel canale presentazioni ... sto continuando li, puoi gentilmente eliminare questo WIP e traslare anche il tuo commento nell'altro post?

    la memoria mi sta abbandonando pian piano


    Ultima modifica di drake il Mer 11 Nov 2009, 15:42, modificato 1 volta
    avatar
    Ammiraglio
    ADMIN Fondatore
    ADMIN Fondatore

    Maschile Sagittario Scimmia
    Numero di messaggi : 3612
    Data d'iscrizione : 26.06.09
    Età : 48
    Località : Roma
    Umore : se mi partono i 5 minuti......!!

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da Ammiraglio il Mer 11 Nov 2009, 15:41

    Fatto..........

    Ciao Rocco


    _________________
    "Non discutere mai con un idìota. La gente potrebbe non notare la differenza."(Arthur Bloch)

    LEGGI IL REGOLAMENTO

    avatar
    drake
    Utente storico
    Utente storico

    Maschile Toro Scimmia
    Numero di messaggi : 64
    Data d'iscrizione : 29.06.09
    Età : 37
    Località : guidonia montecelio - ROMA
    Umore : dipende

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da drake il Mer 11 Nov 2009, 17:34

    inizio del primo fasciame in tranciato di rovere da 1,5 mm
    avatar
    drake
    Utente storico
    Utente storico

    Maschile Toro Scimmia
    Numero di messaggi : 64
    Data d'iscrizione : 29.06.09
    Età : 37
    Località : guidonia montecelio - ROMA
    Umore : dipende

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da drake il Mer 11 Nov 2009, 17:37

    piccola integrazione ... un impianto di illuminazione interno a LED ad alta luminosità:



    prova di alimentazione delle lanterne di poppa


    il sistema di alimentazione del tutto


    Ultima modifica di drake il Ven 13 Nov 2009, 15:08, modificato 1 volta
    avatar
    Ammiraglio
    ADMIN Fondatore
    ADMIN Fondatore

    Maschile Sagittario Scimmia
    Numero di messaggi : 3612
    Data d'iscrizione : 26.06.09
    Età : 48
    Località : Roma
    Umore : se mi partono i 5 minuti......!!

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da Ammiraglio il Mer 11 Nov 2009, 22:52

    Ma anvedi che te sei 'nventato!!!
    Scusate l'esclamazione dialettale Romanesca...ma è stata la prima a venirmi dopo aver visto quel "groviglio" di fili che il Grande Lorenzo ha realizzato!Io personalmente non saprei nemmeno da dove cominciare!

    Ottimo!

    Ciao Rocco


    _________________
    "Non discutere mai con un idìota. La gente potrebbe non notare la differenza."(Arthur Bloch)

    LEGGI IL REGOLAMENTO

    avatar
    Marco01
    Admin
    Admin

    Maschile Bilancia Cavallo
    Numero di messaggi : 1552
    Data d'iscrizione : 05.11.09
    Età : 39

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da Marco01 il Gio 12 Nov 2009, 18:42

    Ciao Drake, complimenti per il lavoro, come ti sei trovato con questi piani? Oltre alle modifiche che hai effettuato hai trovato grossi errori? Te lo chiedo perchè "casualmente" oggi sono venuto in possesso di questi stessi piani Aeropiccola e mi sembrano molto dettagliati, che ne pensi?
    Complimenti di nuovo!


    _________________
    ...trasportati dal potere del vento...  Wink
    avatar
    drake
    Utente storico
    Utente storico

    Maschile Toro Scimmia
    Numero di messaggi : 64
    Data d'iscrizione : 29.06.09
    Età : 37
    Località : guidonia montecelio - ROMA
    Umore : dipende

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da drake il Ven 13 Nov 2009, 15:19

    ciao marco, sono contentissimo di sapere che anche un altro modellista sta intraprendendo questo progetto oltre a me e il caro Gianclaudio ...

    di norma il progetto è ben studiato ma ahimè ... ho trovato qualche anomalia slle ordinate ... alcune avevano un profilo leggermente in disaccordo con la buona curvatura dei listelli, sicchè 3 o 4 le ho dovute ringrossare con altri listelli, ma nel complesso il progetto è molto dettagliato anche se però non prevede nè secondo fasciame, nè i falsi ponti

    chi l'ha concepito realizzerebbe tutto interamente in tiglio senza neanche rivestire le parti scoperte in compensato, paratie e specchio di poppa, le quali verrebbero solo rigate con matita dura per ottenere l'effetto tavolato
    avatar
    Marco01
    Admin
    Admin

    Maschile Bilancia Cavallo
    Numero di messaggi : 1552
    Data d'iscrizione : 05.11.09
    Età : 39

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da Marco01 il Ven 13 Nov 2009, 16:01

    Ciao, forse mi sono spiegato male, ma purtroppo non sono in procinto di fare questo modello, anche se mi piace tantissimo e probabilmente in futuro...ma sono venuto in possesso dei tuoi stessi piani e mi sembravano molto dettagliati! Cmq stai facendo un ottimo lavoro, una cosa non capisco, ma l'alimentazione con le batterie è all'interno dello scafo? Lascerai una parte asportabile per poterle sostituire quando necessario?
    avatar
    drake
    Utente storico
    Utente storico

    Maschile Toro Scimmia
    Numero di messaggi : 64
    Data d'iscrizione : 29.06.09
    Età : 37
    Località : guidonia montecelio - ROMA
    Umore : dipende

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da drake il Ven 13 Nov 2009, 16:26

    in realtà i blocchi batterie sono direttamente sotto al carabottino di coperta ... questo lo realizzerò asportabile così da sostituire con NON poca difficoltà le batterie esaurite
    avatar
    drake
    Utente storico
    Utente storico

    Maschile Toro Scimmia
    Numero di messaggi : 64
    Data d'iscrizione : 29.06.09
    Età : 37
    Località : guidonia montecelio - ROMA
    Umore : dipende

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da drake il Ven 13 Nov 2009, 16:43

    un'altra piccola integrazionuccia è stata la simulazione della cabina del capitano ...
    purtroppo la modifica al progetto per dare spazio alla cabina non fu prevista in fase di predisposizione della struttura e così ci troviamo l'ordinata n°3 al centro della cabina in questione, che la spezza proprio in due impedendoci di arredarla dal vero come vorremmo ...

    vista l'impossibilità di modificare ora la struttura, si è scelto di creare un'immagine tridimensionale ed attaccarla alla paratia in questione, uno sfondo per dare profondità alla stanza

    ho usato a tal proposito AutoCad 2008 per la realizzazione del modello 3d con utilizzo del motore rendering (materiali texture + luci):





    prova stampa su carta semplice, adattamento e applicazione


    effetto cabina illuminata con i LED


    Ultima modifica di drake il Dom 15 Nov 2009, 13:00, modificato 1 volta
    avatar
    Marco01
    Admin
    Admin

    Maschile Bilancia Cavallo
    Numero di messaggi : 1552
    Data d'iscrizione : 05.11.09
    Età : 39

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da Marco01 il Ven 13 Nov 2009, 16:54

    Posso permettermi di buttare lì un'idea?

    avatar
    drake
    Utente storico
    Utente storico

    Maschile Toro Scimmia
    Numero di messaggi : 64
    Data d'iscrizione : 29.06.09
    Età : 37
    Località : guidonia montecelio - ROMA
    Umore : dipende

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da drake il Lun 16 Nov 2009, 11:32

    questo è grossomodo lo schema dell'impianto che ho fatto io:
    avatar
    Marco01
    Admin
    Admin

    Maschile Bilancia Cavallo
    Numero di messaggi : 1552
    Data d'iscrizione : 05.11.09
    Età : 39

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da Marco01 il Lun 16 Nov 2009, 16:05

    Ottimo direi, l'unica cosa che pensavo è di non tenere le batterie all'interno del modello, ma infilarle da qualche parte nel supporto/espositore e mettere delle piastrine a contatto tra il modello e il supporto stesso.
    Cmq gra bel lavoro e ottima idea per l'illuminazione, complimenti!
    avatar
    drake
    Utente storico
    Utente storico

    Maschile Toro Scimmia
    Numero di messaggi : 64
    Data d'iscrizione : 29.06.09
    Età : 37
    Località : guidonia montecelio - ROMA
    Umore : dipende

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da drake il Mar 17 Nov 2009, 14:56

    proseguimento col fasciame in rovere da 1,5 mm:









    Ultima modifica di drake il Gio 10 Nov 2011, 17:01, modificato 1 volta
    avatar
    drake
    Utente storico
    Utente storico

    Maschile Toro Scimmia
    Numero di messaggi : 64
    Data d'iscrizione : 29.06.09
    Età : 37
    Località : guidonia montecelio - ROMA
    Umore : dipende

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da drake il Mer 18 Nov 2009, 15:16

    il primo fasciame completato e l'inizio della posa del secondo in noce nazionale da 7/10 di mm:





    realizzati alcuni decori a poppa da rifinire successivamente prima del montaggio, ricavati da un blocco massello di faggio:
    avatar
    Ammiraglio
    ADMIN Fondatore
    ADMIN Fondatore

    Maschile Sagittario Scimmia
    Numero di messaggi : 3612
    Data d'iscrizione : 26.06.09
    Età : 48
    Località : Roma
    Umore : se mi partono i 5 minuti......!!

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da Ammiraglio il Mer 18 Nov 2009, 16:30

    Stai andando alla Grande caro Lorenzo!
    Inoltre il sistema degli elastici,è la prima volta che lo vedo.
    Belli anche i decori.

    Ciao Rocco


    _________________
    "Non discutere mai con un idìota. La gente potrebbe non notare la differenza."(Arthur Bloch)

    LEGGI IL REGOLAMENTO

    avatar
    Tuvok
    Moderatore
    Moderatore

    Maschile Pesci Ratto
    Numero di messaggi : 1241
    Data d'iscrizione : 27.06.09
    Età : 45
    Località : Bergamo

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da Tuvok il Mer 18 Nov 2009, 16:41

    La chiglia e lo sperone li hai sostituiti con del massello?
    avatar
    drake
    Utente storico
    Utente storico

    Maschile Toro Scimmia
    Numero di messaggi : 64
    Data d'iscrizione : 29.06.09
    Età : 37
    Località : guidonia montecelio - ROMA
    Umore : dipende

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da drake il Mer 18 Nov 2009, 17:44

    per Rocco:

    magari andassi alla grande ... questi sono progress di molti mesi, gli elastici li uso moltissimo, quì gli incintoni sono solo appoggiati

    per Alessio:

    non li ho sostituiti con massello purtroppo, e per foderarli sto sboccando sangue, porca Eva
    avatar
    Ammiraglio
    ADMIN Fondatore
    ADMIN Fondatore

    Maschile Sagittario Scimmia
    Numero di messaggi : 3612
    Data d'iscrizione : 26.06.09
    Età : 48
    Località : Roma
    Umore : se mi partono i 5 minuti......!!

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da Ammiraglio il Mer 18 Nov 2009, 18:43

    drake ha scritto:per Alessio:

    non li ho sostituiti con massello purtroppo, e per foderarli sto sboccando sangue, porca Eva



    Scusate lo Spaam......ma non c'e lo fatta!!!!

    Ciao Rocco


    _________________
    "Non discutere mai con un idìota. La gente potrebbe non notare la differenza."(Arthur Bloch)

    LEGGI IL REGOLAMENTO

    avatar
    Marco01
    Admin
    Admin

    Maschile Bilancia Cavallo
    Numero di messaggi : 1552
    Data d'iscrizione : 05.11.09
    Età : 39

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da Marco01 il Mer 18 Nov 2009, 18:47

    Scusate anche me...qual'è il problema di non averli sostituiti e quindi di doverli ricoprire?
    Grazie.
    avatar
    drake
    Utente storico
    Utente storico

    Maschile Toro Scimmia
    Numero di messaggi : 64
    Data d'iscrizione : 29.06.09
    Età : 37
    Località : guidonia montecelio - ROMA
    Umore : dipende

    Re: autocostruzione GOLDEN HIND da piani AEROPICCOLA TORINO

    Messaggio Da drake il Gio 19 Nov 2009, 09:47

    mah il problema sarebbe marginale, soltanto che foderare il dritto di poppa con già le cerniere della pala del timone montate è un po scomodo, ma si fa tutto
    avatar
    drake
    Utente storico
    Utente storico

    Maschile Toro Scimmia
    Numero di messaggi : 64
    Data d'iscrizione : 29.06.09
    Età : 37
    Località : guidonia montecelio - ROMA
    Umore : dipende

    secondo fasciame in progress

    Messaggio Da drake il Gio 14 Apr 2011, 22:27

    esimi colleghi mi riaffaccio su questi mari dopo mesi di assenza causa turbini sentimentali, crisi mistiche e tutto ciò che ne consegue

    posto qualche foto del secondo fasciame in corso di posa realizzato con impiallacciatura di noce spessore 0,5 mm circa, tutti i pezzi tagliati su misura a seconda dell'andamento con cutter o forbici a pezzi per comodità di realizzazione, primo incastro a palella all'inglese

    realizzazione degli incintoni da tranciato spessore mm 2 (pezzi sani sui quali simulerò gli incastri) trattati con mordente, in corsi sani per assucurare una curvatura armonica e ottimale, inoltre sono stati effettuati su misura per assecondare le linee dello scafo, quindi opportunamente tagliati già curvi e non ricavati da listelli diritti



    Ultima modifica di drake il Mer 14 Set 2011, 15:46, modificato 1 volta
